技術參數：
1，特點：單管獨立控制系統。
2，光學系統：F550 平行光管，焦距550，口徑55mm（光學誤差 10 米±0.3MM）；
3，控制系統：自主研發數字 LED 光源調節；
4，顯示系統：自主研發高倍鏡頭，高清 CCD 視頻采集單畫面顯示；
5，調試方法：手動調試；
6，輸入電壓：AC220V/50HZ,最大功率 100W；
7，要求環境：車間干凈整潔，千級以上車間，工位區域做好防護，禁止非工作人員走動碰到光管。
一，前言
摘要：平行光管是最基本的校驗儀器。為了便于光學儀器和激光儀器的安裝和校驗，介紹下平行光管的基本原理及機構組成。它主要由物鏡，分化板，毛玻璃，光源及鏡筒組成，分劃板決定平行光管的不同用途。根據生產實踐要求面設計平行光管，可以在室內提供有限距離的目標。它可以用于儀器的裝校，光學系統特性常數的測定等。
引言：根據幾何光學原理，無限遠遠近的物體經過透鏡后將成像在焦平面上；反之，從透鏡焦平面上發出的光線經透鏡后將成為一束平行光。如果將一個物體放在透鏡的焦平面上，那么它將成像在無限遠處。

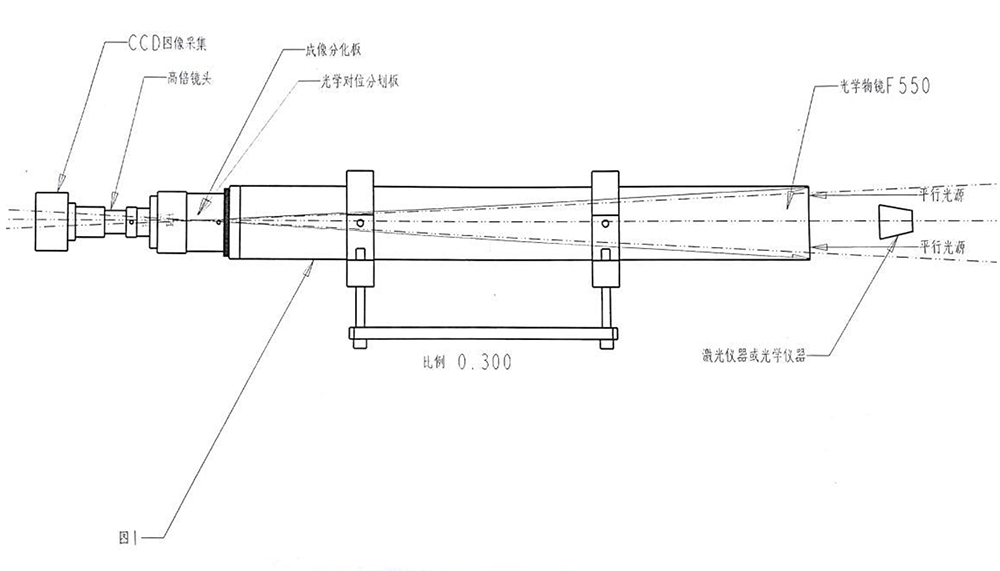

平行光管的結構原理：如圖 1
平行光管的結構原理圖，它是由物鏡及置于物鏡焦平上的分劃板，光源以及為使分劃板被均勻照亮而設置的毛玻璃組成。
由于分劃板置于物鏡的焦平面上，因此當光源照亮分劃板后，分劃板上每一點發出的光經過透鏡后，都成為一束平行光。又由于分劃板上刻有專用的十字刻度值。這些刻有十字刻度值的分劃板將成像在無限遠處。 這樣，對于觀察者來說，分劃板就是在有限的距離內，產生了一個無限遠距離的目標靶。
結論：平行光管是校正過程中常用的一種基本光學工具，了解平行光管的基本原理和使用方法，對光學儀器的安裝和校正具有非常重要的意義。（注釋：由于平行光管作為一種光學檢測儀器。又由于平行光管的光學系統復雜，調試繁瑣，步驟之多，品種多。所以需要根據不同的用途選用不同技術參數和精度要求的產品，同時需要權衡重量，成本等因素，切不可一味追求長焦距，大視場，大口徑，高精度。因為平行光管的價格與技術參數，精度等級基本成指示符關系遞增。比如，同為焦距 550MM 的平行光管，當口徑由 55MM 增加到 100MM 時，價格將增加 4-5 倍。而一個焦距 550MM 的平行光管，當焦距增加到 2M時，價格將增加 1-2 個數量級！）
二，光電一體平行光管的結構

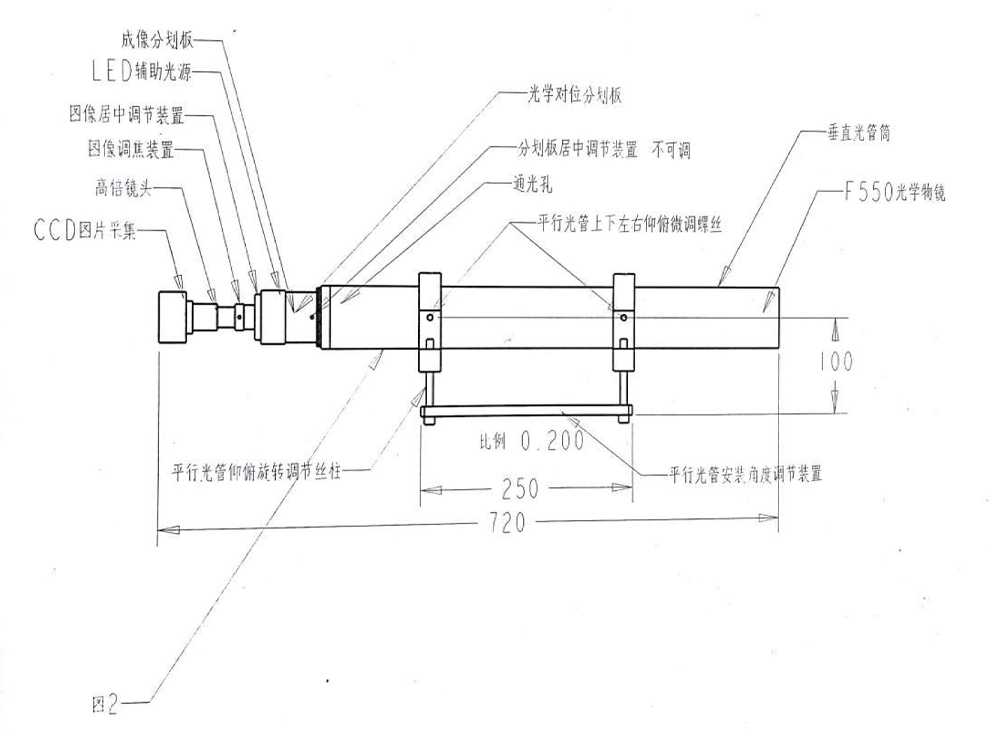

光電一體平行光管的基本結構圖 2：
由于平行光管的分劃板完全處于物鏡的焦平面上并產生一束平行光，反之當一束平行于物鏡的平行光打在平行光管上，將會顯示在平行光管的無限遠的分劃板的十字中心。再反之不平行于物鏡的光打在平行光管上，將不會顯示在分劃板的十字中心。
利用平行光管的這一特性，我們可以用高倍鏡頭，高清 CCD，視頻采集卡。把分劃板上光源顯示的特性記錄下來并通過顯示器顯示出來。便于我們調校激光儀器的平行度,垂直度，直線度。
平行光管的分化板：光電一體平行光管的分化板是有兩個同心同軸，不同刻度值的兩個分化板組合而成的。一個是校正用的分化板，刻度值較小，實際刻度值是 0.05MM 每格，在平行光管中表示角度值 20角秒左右（經緯儀測得）。一個是顯示分化板，刻度值較大，實際刻度值是 0.1MM 每格，在平行光管中表示角度值 40 角秒左右（經緯儀測得）。
平行光管的分化板刻度值的換算：

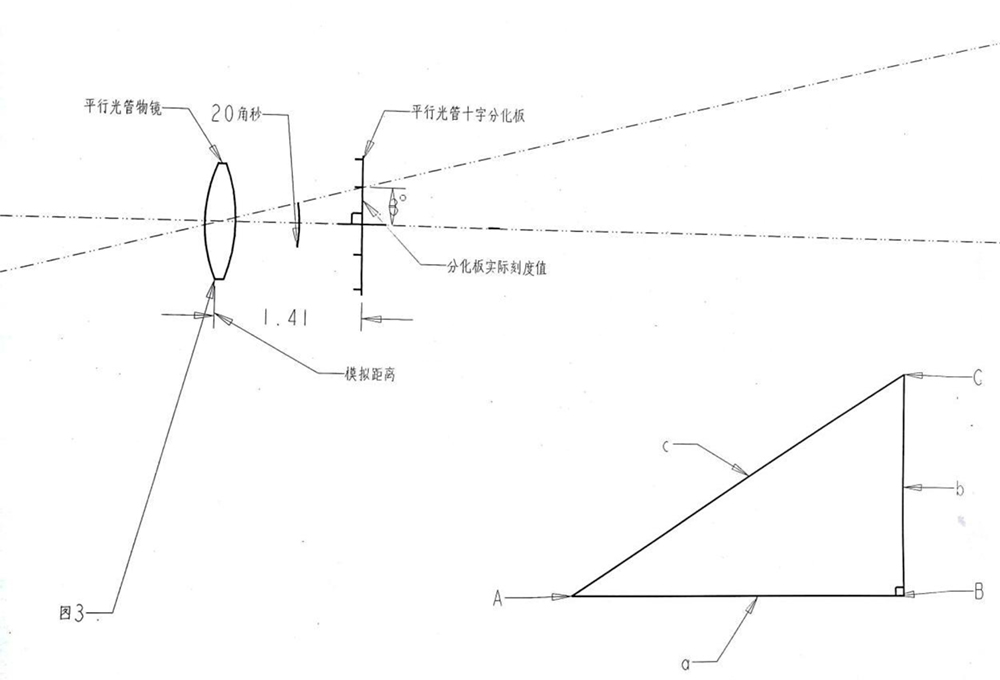

根據光學幾何原理，直角三角函數。如圖 3；
校正刻度值換算：已知刻度值張角是 20 角秒(經緯儀測得)
我們設定張角 A=20 秒=0.0056 度
我們設定模擬距離 a=10 米=10000MM
分化板刻度值是 b
引用公式：
b=a*tanA
b=10000*tan0.0056
b=0.9744MM
所以：校正刻度值每格在 10 米處為 0.9744MM.
顯示刻度值換算：已知刻度值張角是 40 角秒(經緯儀測得)
我們設定張角 A=秒=0.011 度
我們設定模擬距離 a=10 米=10000MM
分化板刻度值是 b
引用公式：
b=a*tanA
b=10000*tan0.011
b=1.914MM
所以：顯示刻度值每格在 10 米處為 1.914MM.
包裝和運輸：
1，包裝：木托或木箱
2，設備尺寸和重量：
凈尺寸：長 1000MM*寬 200MM*高 370MM.
包裝尺寸：長 1050MM*寬 250MM*高 430MM。
設備凈重：30 公斤。
包裝重量：35 公斤。
3，運輸：普通陸運。
設備清單：
1，單管維修校正臺主機 1 套（含支架）
2，控制主機（單路光源控制） 1 臺
3，顯示器（9 寸顯示器，多功能支架） 1 副
4，F550 光電一體平行光管。 1 支
5，調試工具一套。 1 套
6，平行管原理說明書 1 份

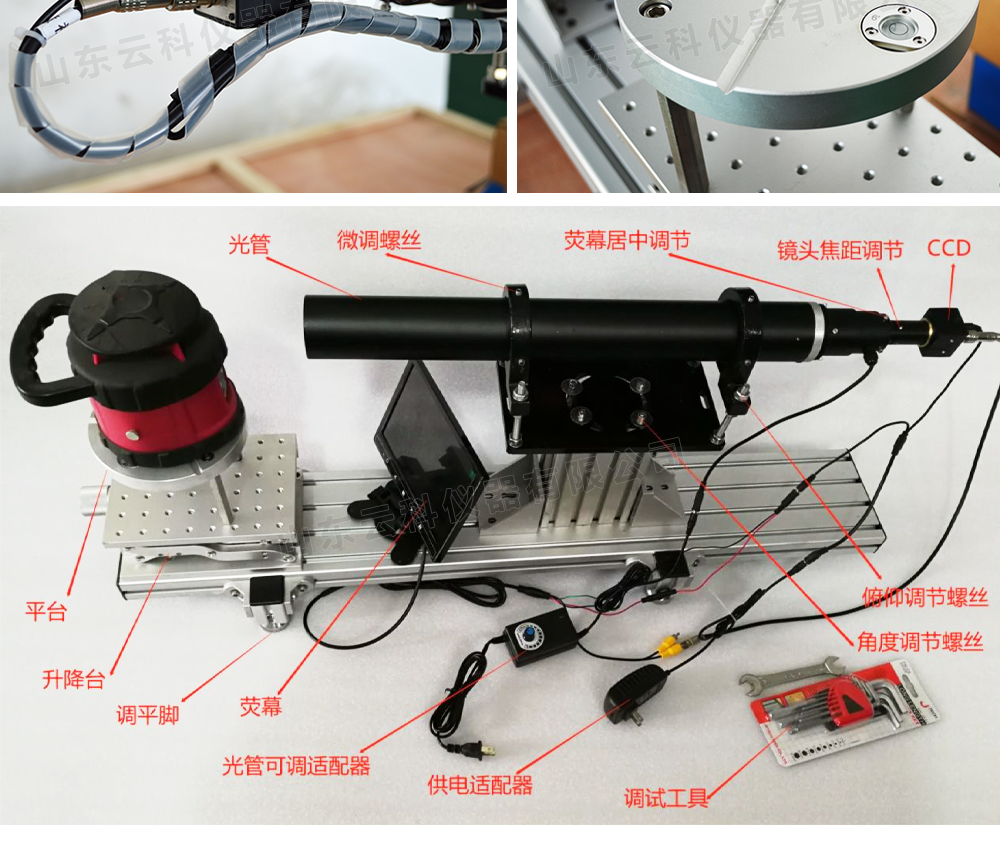

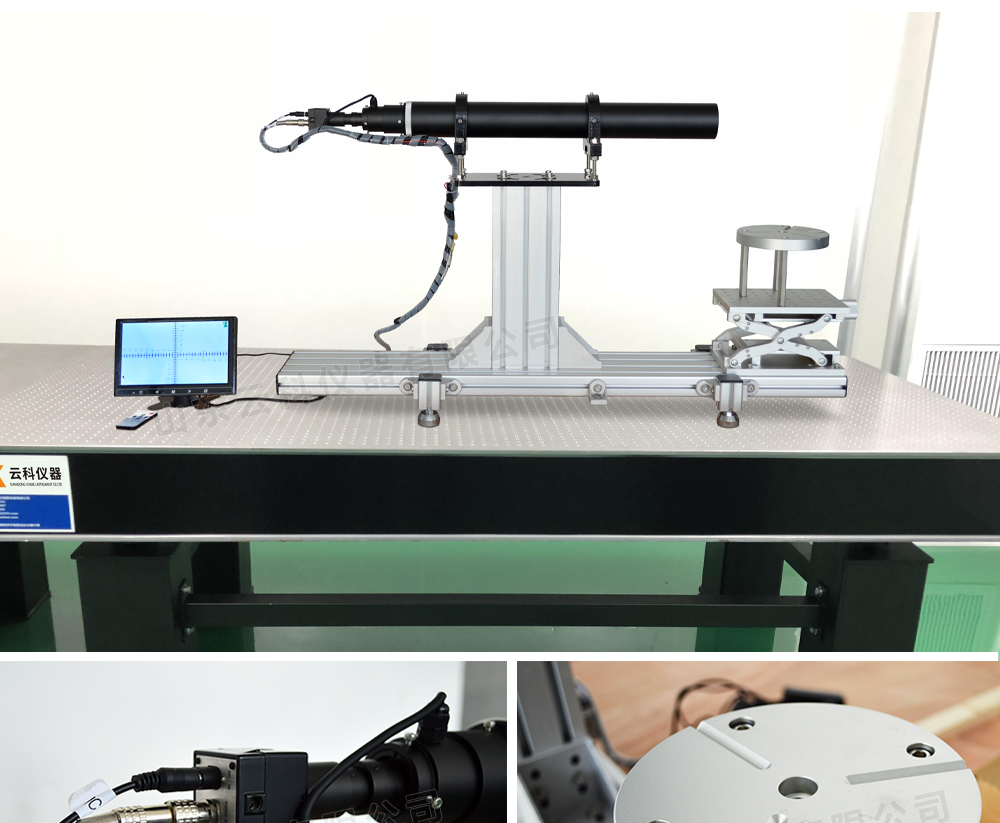

產品圖片
