Product display

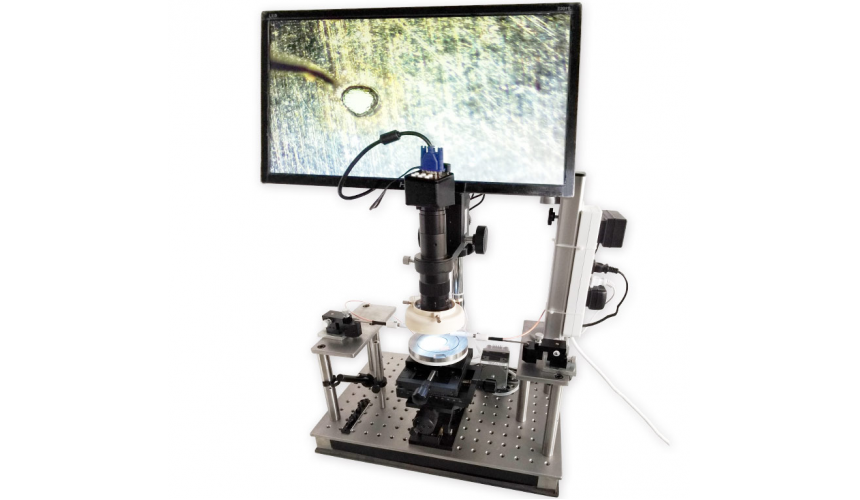

HGPS3002 顯微成像探針臺
HGPS3002 顯微成像探針臺
產品特點：
1.配備5X23.5mm，20X10.4mm，40X7.0mm工作距離物鏡；
2.三目成像組件，CCD接口；
3.2000萬像素usb3.0接口顯微攝像頭。
4.XYZ軸采用步進電機絲桿運動控制；
5.移動精度1μm；
6.平臺對應物鏡下方設置30mm光源孔；
7.X軸：移動行程為400mm；y軸：移動行程為100mm；Z軸：移動行程為100mm。
序號 | 名稱 | 數量 | 參數 |
1 | XYZ移動平臺 | 1 | 1.XYZ軸采用步進電機絲桿運動控制； 2.移動精度1μm； 3.平臺對應物鏡下方設置30mm光源孔； 4.X軸：移動行程為400mm； 5.y軸：移動行程為100mm； 6.Z軸：移動行程為100mm。 |
2 | 生物顯微鏡成像系統 | 1 | 1.配備5X23.5mm，20X10.4mm，40X7.0mm工作距離物鏡； 2.三目成像組件，CCD接口； 3.2000萬像素usb3.0接口顯微攝像頭。 |
3 | 移動光源 | 2 | 1.led光源； 2.照射光斑直徑10mm； 3.光源亮度可調節； 4.光源頭部可移動位置，此光源主要用于照射目標上表面用。 |
4 | 底光源 | 1 | 1.led光源，安裝于移動平臺光源孔內； 2.照射光斑直徑10mm； 3.光源亮度可調節； 4.此光源主要用于穿透透明物體成像。 |
5 | 培養皿上蓋吸盤 | 2 | 1.采用卡槽吸盤，可通過水平移動取下吸盤； 2.采用支架固定于移動平臺上方。 吸盤用于吸住培養皿上蓋 |
6 | 探針臂及探針 | 1 | 探針規格為： 直探針：1微米針尖2根，5微米針尖2根，10微米針尖2根，50微米針尖2根，100微米針尖2根； Z型探針：1微米針尖2根，5微米針尖2根，10微米針尖2根，50微米針尖2根，100微米針尖2根；（可根據需求隨意匹配）。 |
7 | 底板 | 1 | 采用光學底板，底部M6螺紋孔，孔距25mm，用于固定移動平臺、移動光源、探針臂，固定位置可更換。 |
8 | 軟件控制系統 | 1 | 軟件應包含視野區，移動控制功能鍵，光源調節功能鍵 |
產品實拍

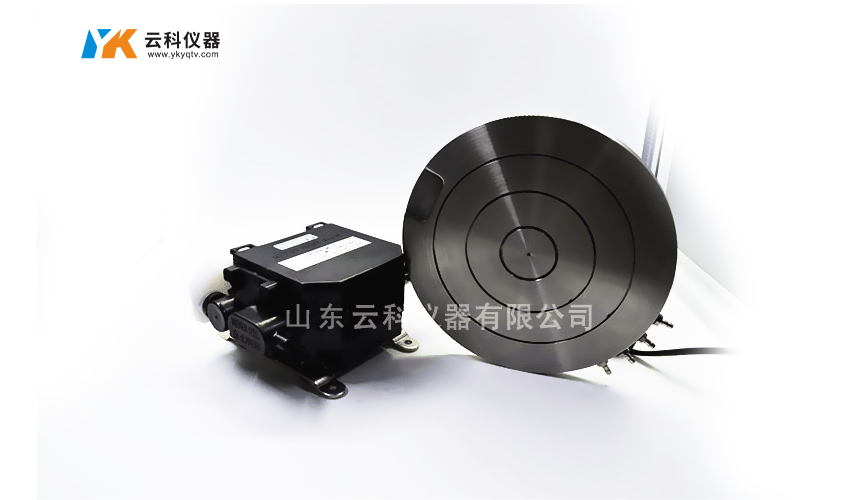

4~6英寸真空吸附卡盤
4~6英寸真空吸附卡盤
產品實拍

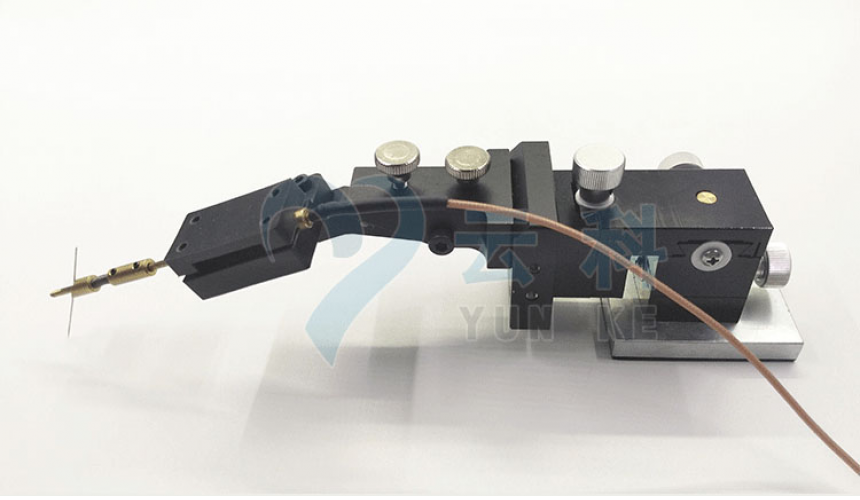

HGPS005 探針調整座
HGPS005 探針調整座
產品特點：
★三軸平移采用高品質測微頭驅動精度高;
★導軌采用精密交叉滾柱導軌，保證直線度;
★高品質拉簧復位，消除機構間隙;
★整體式模塊化設計，結構緊湊，美觀大方;
★安裝方式:底板含磁，可磁吸也可用M6X10內六角螺釘安裝于光學平臺上。

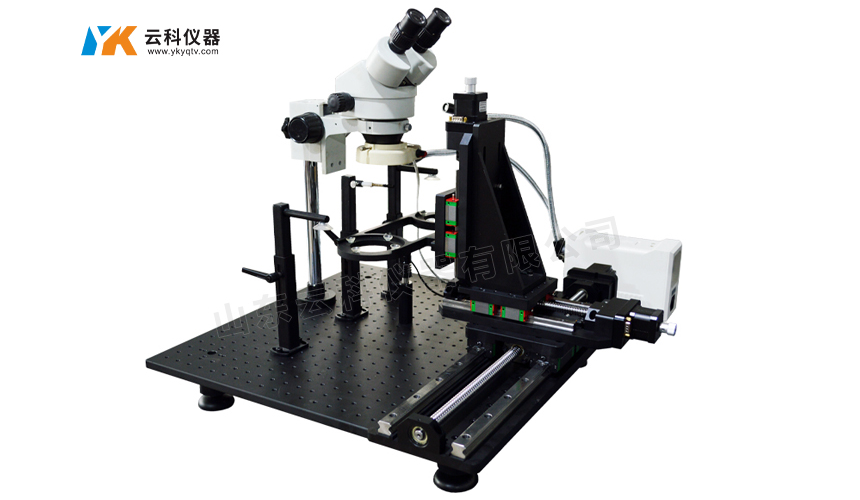

HGPS100 探針臺
HGPS100 探針臺
產品特點：
1、探針臺主要應用于半導體行業、光電行業、集成電路以及封裝，復雜、高速器件的精密電氣測量的研發，旨在確保質量及可靠性，并縮減研發時間和器件制造工藝的成本。
2、HGPS100探針臺是一款配置齊全、整體性好、經濟實惠的手動探針臺。適用干晶圓廠、研究所、高校等對IGBT、FRD、電壓電流測試、太陽能電池測試、二極管晶體管測試、背電極測試。
3、HGPS100探針臺除常規元器件相關測試外，還廣泛應用于各種材料和器件的裂紋檢測、探傷檢測、珠寶鑒定等。

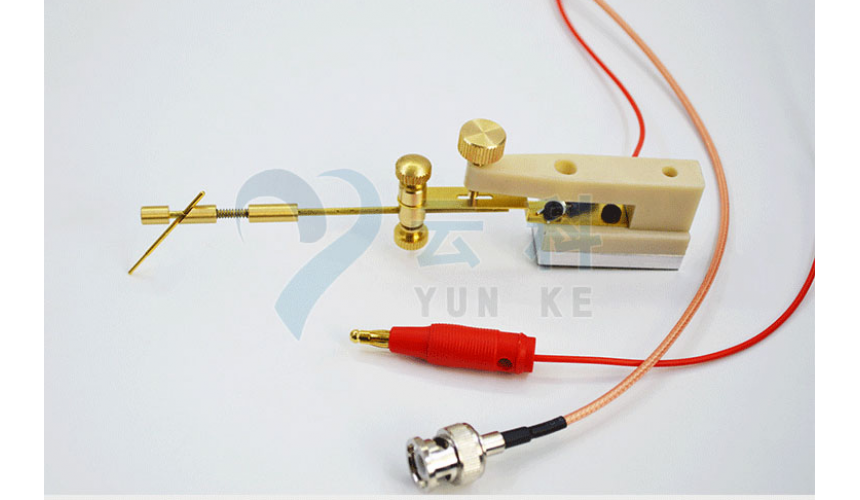

HGPS02 探針調整座
HGPS02 探針調整座
產品特點
★HGPS02探針調整座采用模塊化精巧設計，配套HGPS01BT型探針臂，水平/垂直/45°三種安裝探針方式，性價比高，使用范圍廣;
★探針座特殊設計，將導電部分與底板絕緣，防止發生漏電，保證測量精度;
★探針裝夾方便快捷，探針夾持桿全銅設計，導電性好;
★底座安裝方式:本底座為磁力吸附型，也可使用螺釘固定。

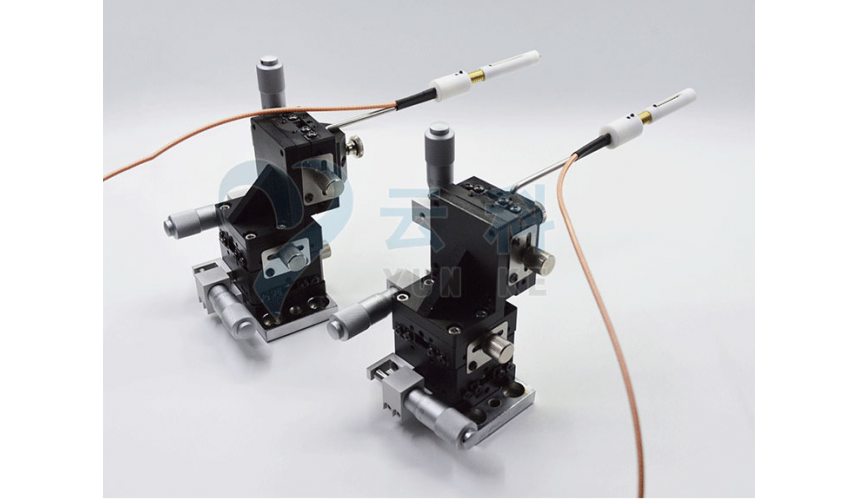

HGPS01B 三維探針調整座
HGPS01B 三維探針調整座
產品特點
★云科HGPS01B探針調整座采用模塊化設計，分別為三維微調臺、探針夾具、臺面轉接部件、探針夾持桿、底座等;
★微調臺調整采用英制細牙螺桿微調控制，螺距0.635mm;
★探針夾持桿夾具為非金屬絕緣材質.， 將導電部分與位移臺絕緣，防止發生漏電事故;
★探針裝夾方便快捷，確保使用方便，探針夾持桿全銅設計，導電性好;
★配套使用HGPS01BT水平探針臂，安裝方式多樣:水平、垂直、45度均可，人性化設計，真正實現一款產品多種使用，經濟實惠，適用多種測試場合。
