產品說明/The product description

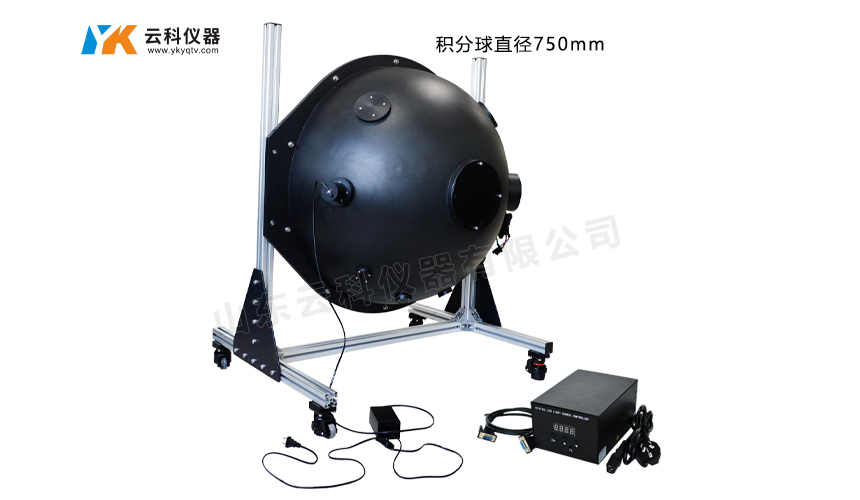

該光源可模擬夜天光環境，星光月光環境，為科學實驗研究提供色溫穩定、照度均勻的微弱光。1、積分球直徑 300mm，出光口 80mm，2、光譜范圍：300-2500nm；光源色溫2856K±50K；

主要性能指標

產品實拍/Product photos

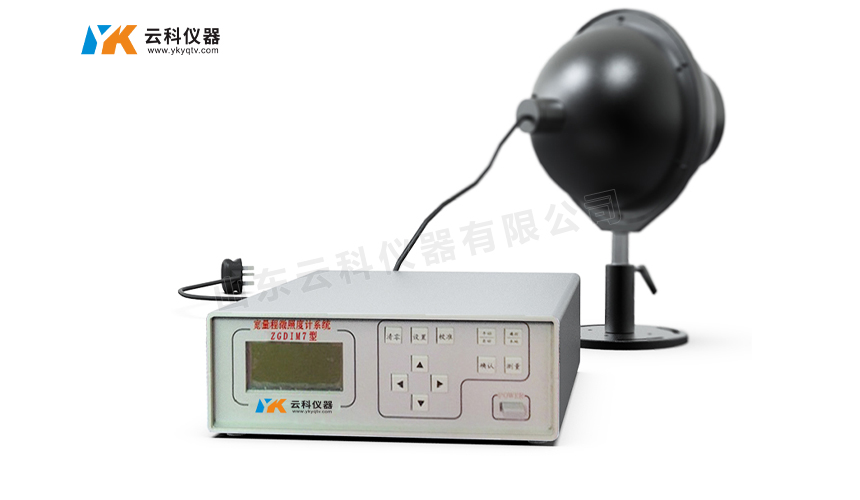

ZGDIM7寬量程微照度計系統

儀器簡介

HGDIM7 寬量程微照度計系統屬于智能型測試儀表，適用于軍用夜視試驗，逆反射材料試驗，車燈檢測等應用場合。其響應速度快，靈敏度高。通過國家計量院直接定標，量值準確、量程寬、分辨率高，使用可靠。

儀器組成及裝箱單

儀器照片

技術參數：

1. 2856K色溫均勻光源,出口30mm (一進一出,兩個口) ；
2. 進光配有光闌、電動濾光片輪可實現自動調光;
3. 進光口內部擋光片,出光口照度均勻度優于98%;
4. 最低照度可達10-7lx, 10-5lx;
5. 電動濾光片輪通光孔徑40mm (4孔)
6. 鹵鉤燈光源: 5W, 10W, 30W, 50W可選;
7. 設備重量: 8kg;
8. 設備總體尺寸和產品視頻如下:

產品實拍

技術參數：

1，特點：?jiǎn)喂塥?dú)立控制系統。

2，光學系統：F550 平行光管，焦距550，口徑55mm（光學誤差 10 米±0.3MM）；

3，控制系統：自主研發數字 LED 光源調節；

4，顯示系統：自主研發高倍鏡頭，高清 CCD 視頻采集單畫面顯示；

5，調試方法：手動調試；

6，輸入電壓：AC220V/50HZ,最大功率 100W；

7，要求環境：車間干凈整潔，千級以上車間，工位區域做好防護，禁止非工作人員走動碰到光管。

一，前言

摘要：平行光管是最基本的校驗儀器。為了便于光學儀器和激光儀器的安裝和校驗，介紹下平行光管的基本原理及機構組成。它主要由物鏡，分化板，毛玻璃，光源及鏡筒組成，分劃板決定平行光管的不同用途。根據生產實踐要求面設計平行光管，可以在室內提供有限距離的目標。它可以用于儀器的裝校，光學系統特性常數的測定等。

引言：根據幾何光學原理，無限遠遠近的物體經過透鏡后將成像在焦平面上；反之，從透鏡焦平面上發出的光線經透鏡后將成為一束平行光。如果將一個物體放在透鏡的焦平面上，那么它將成像在無限遠處。

平行光管的結構原理：如圖 1

平行光管的結構原理圖，它是由物鏡及置于物鏡焦平上的分劃板，光源以及為使分劃板被均勻照亮而設置的毛玻璃組成。

由于分劃板置于物鏡的焦平面上，因此當光源照亮分劃板后，分劃板上每一點發出的光經過透鏡后，都成為一束平行光。又由于分劃板上刻有專用的十字刻度值。這些刻有十字刻度值的分劃板將成像在無限遠處。 這樣，對于觀察者來說，分劃板就是在有限的距離內，產生了一個無限遠距離的目標靶。

結論：平行光管是校正過程中常用的一種基本光學工具，了解平行光管的基本原理和使用方法，對光學儀器的安裝和校正具有非常重要的意義。（注釋：由于平行光管作為一種光學檢測儀器。又由于平行光管的光學系統復雜，調試繁瑣，步驟之多，品種多。所以需要根據不同的用途選用不同技術參數和精度要求的產品，同時需要權衡重量，成本等因素，切不可一味追求長焦距，大視場，大口徑，高精度。因?yàn)槠叫泄夤艿膬r(jià)格與技術參數，精度等級基本成指示符關系遞增。比如，同為焦距 550MM 的平行光管，當口徑由 55MM 增加到 100MM 時，價格將增加 4-5 倍。而一個焦距 550MM 的平行光管，當焦距增加到 2M時，價格將增加 1-2 個數量級?。?/p>

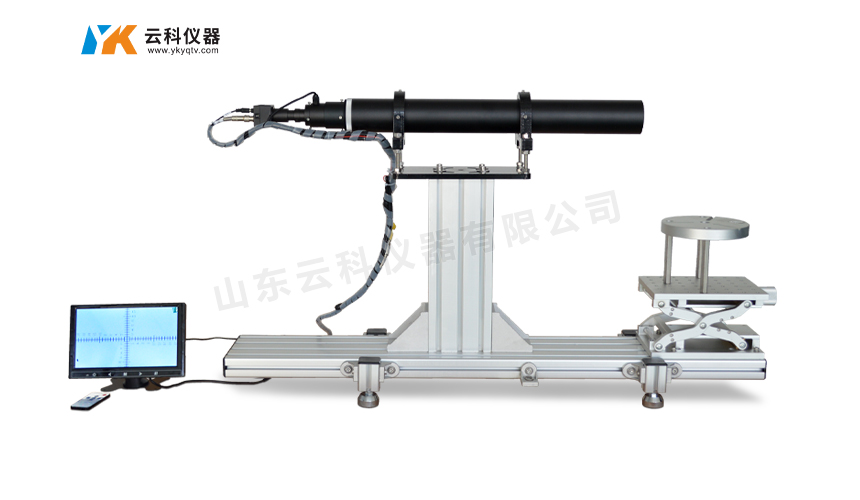

二，光電一體平行光管的結構

光電一體平行光管的基本結構圖 2：

由于平行光管的分劃板完全處于物鏡的焦平面上并產生一束平行光，反之當一束平行于物鏡的平行光打在平行光管上，將會顯示在平行光管的無限遠的分劃板的十字中心。再反之不平行于物鏡的光打在平行光管上，將不會顯示在分劃板的十字中心。

利用平行光管的這一特性，我們可以用高倍鏡頭，高清 CCD，視頻采集卡。把分劃板上光源顯示的特性記錄下來并通過顯示器顯示出來。便于我們調校激光儀器的平行度,垂直度，直線度。

平行光管的分化板：光電一體平行光管的分化板是有兩個同心同軸，不同刻度值的兩個分化板組合而成的。一個是校正用的分化板，刻度值較小，實際刻度值是 0.05MM 每格，在平行光管中表示角度值 20角秒左右（經緯儀測得）。一個是顯示分化板，刻度值較大，實際刻度值是 0.1MM 每格，在平行光管中表示角度值 40 角秒左右（經緯儀測得）。

平行光管的分化板刻度值的換算：

根據光學幾何原理，直角三角函數。如圖 3；

校正刻度值換算：已知刻度值張角是 20 角秒(經緯儀測得)

我們?cè)O(shè)定張角 A=20 秒=0.0056 度

我們?cè)O(shè)定模擬距離 a=10 米=10000MM

分化板刻度值是 b

引用公式：

b=a*tanA

b=10000*tan0.0056

b=0.9744MM

所以：校正刻度值每格在 10 米處為 0.9744MM.

顯示刻度值換算：已知刻度值張角是 40 角秒(經緯儀測得)

我們?cè)O(shè)定張角 A=秒=0.011 度

我們?cè)O(shè)定模擬距離 a=10 米=10000MM

分化板刻度值是 b

引用公式：

b=a*tanA

b=10000*tan0.011

b=1.914MM

所以：顯示刻度值每格在 10 米處為 1.914MM.

包裝和運輸：

1，包裝：木托或木箱

2，設備尺寸和重量：

凈尺寸：長 1000MM*寬 200MM*高 370MM.

包裝尺寸：長 1050MM*寬 250MM*高 430MM。

設備凈重：30 公斤。

包裝重量：35 公斤。

3，運輸：普通陸運。

設備清單：

1，單管維修校正臺主機 1 套（含支架）

2，控制主機（單路光源控制） 1 臺

3，顯示器（9 寸顯示器，多功能支架） 1 副

4，F(xiàn)550 光電一體平行光管。 1 支

5，調試工具一套。 1 套

6，平行管原理說明書 1 份

產品圖片

產品功能

本產品可提供白光復合均勻光源和紅綠藍三種單色均勻光源，模擬星光月光等微弱光環境，用于測試器件在不同弱光環境中的性能，光的透過率、反射率等的測試,實現均勻光源的作用?？捎糜?CCD 探測器和其他光電器件等的標定及弱光環境下的性能參數測試，以及其他樣品的透過率、反射率等的測試；需要均勻光源的實驗和應用。 總線設計，整機包裝發貨，無需安裝，自帶固定防護插座， 用戶只需連接一根電源線一根USB 線即可工作。充分體現以客戶應用為核心的企業服務理念。

參數性能

產品實拍

實物拍攝
