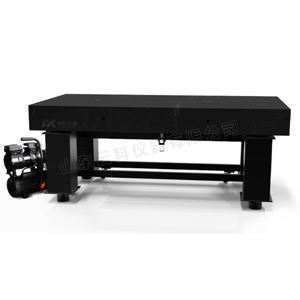

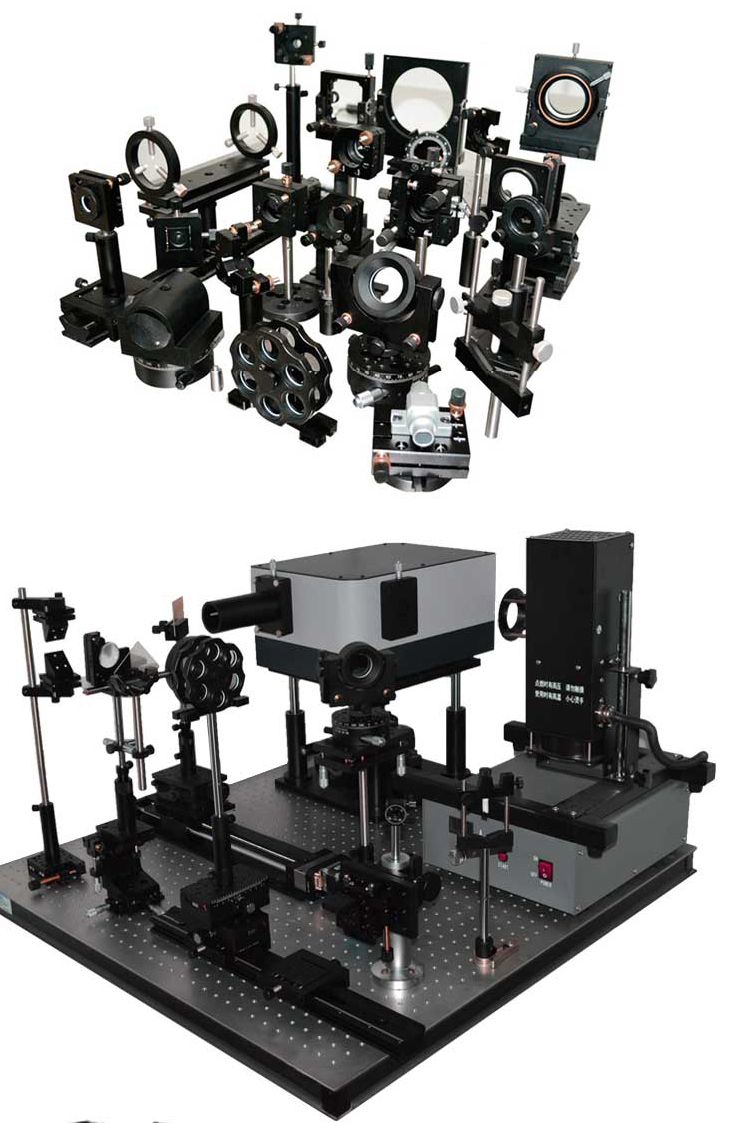

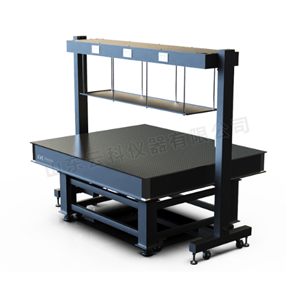

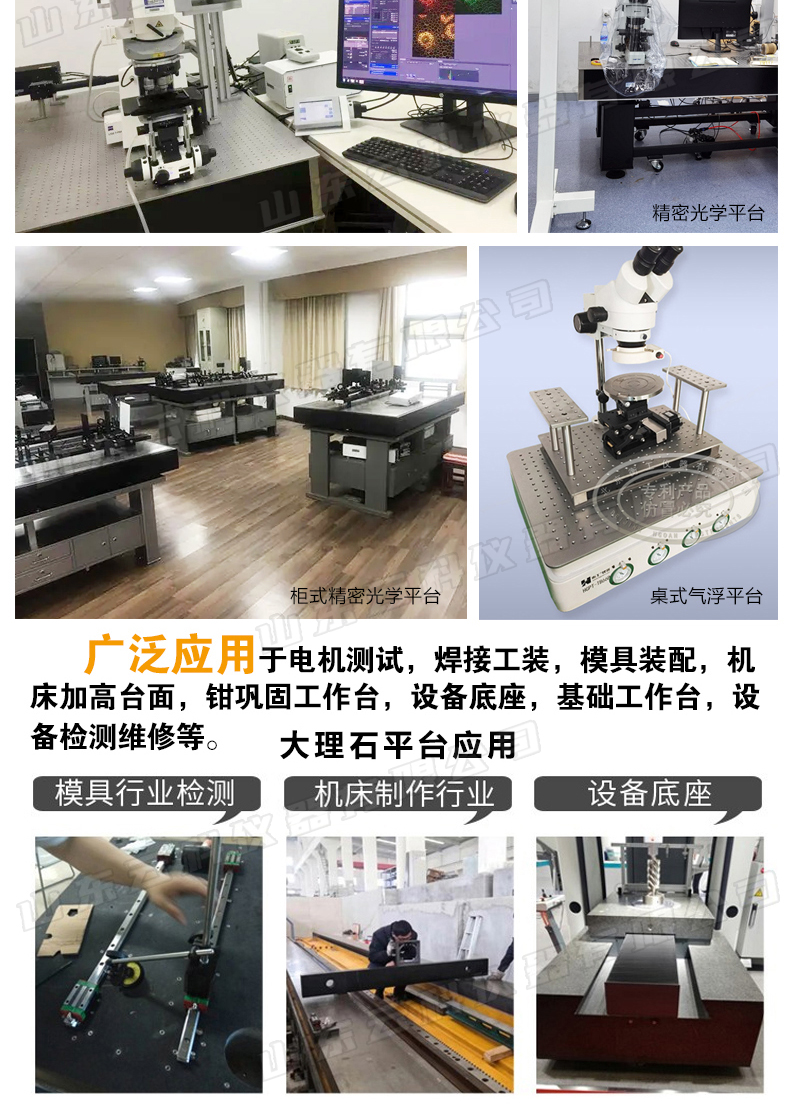

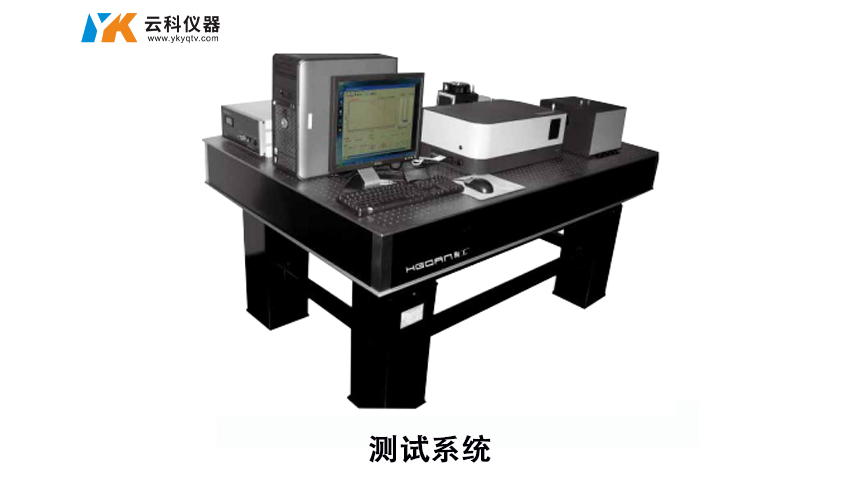

精密光學實驗平臺

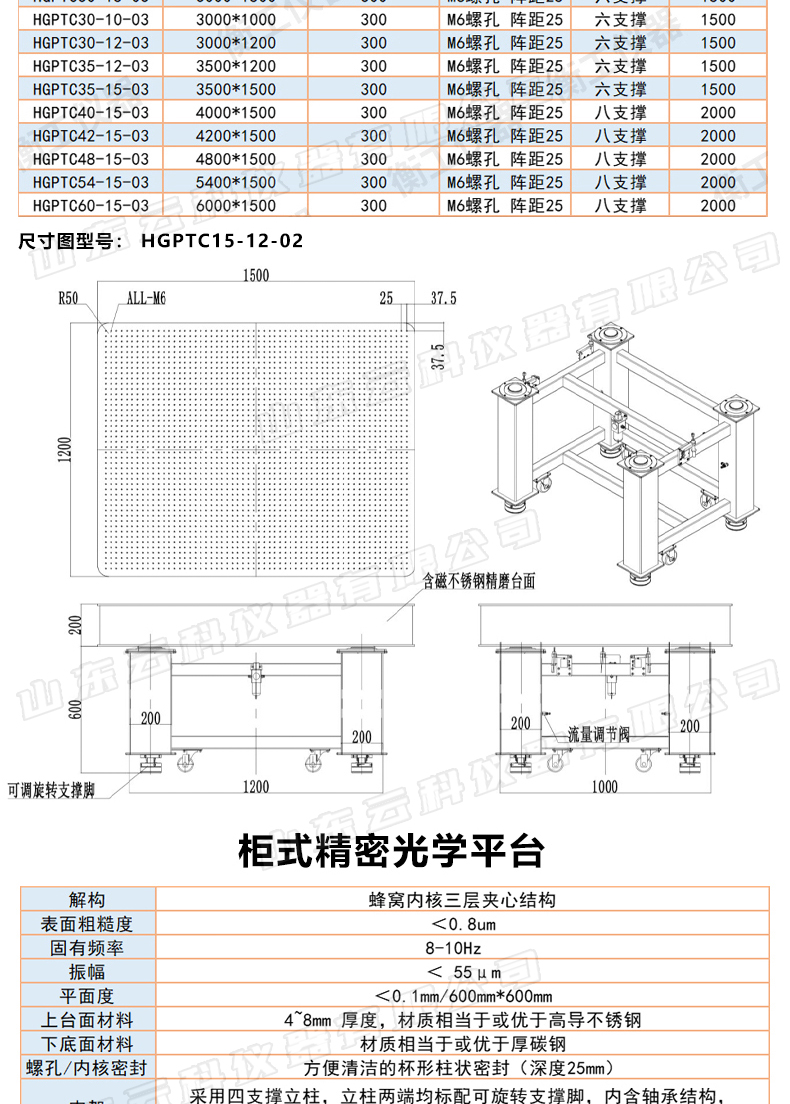

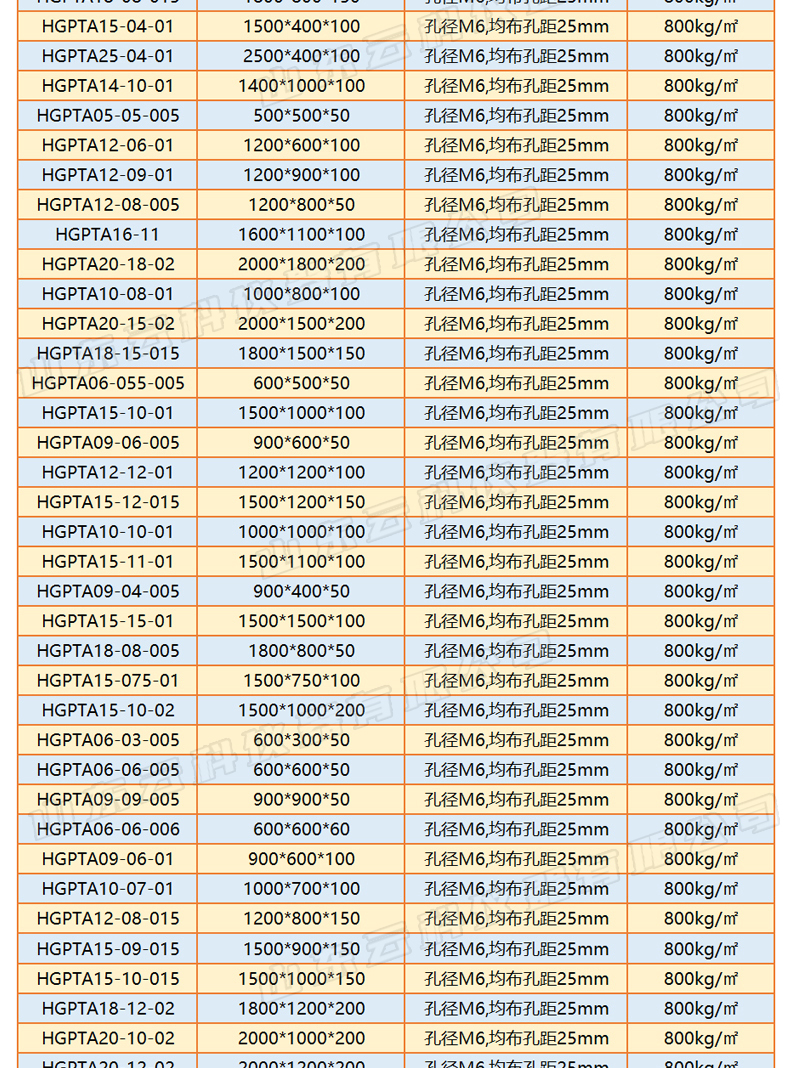

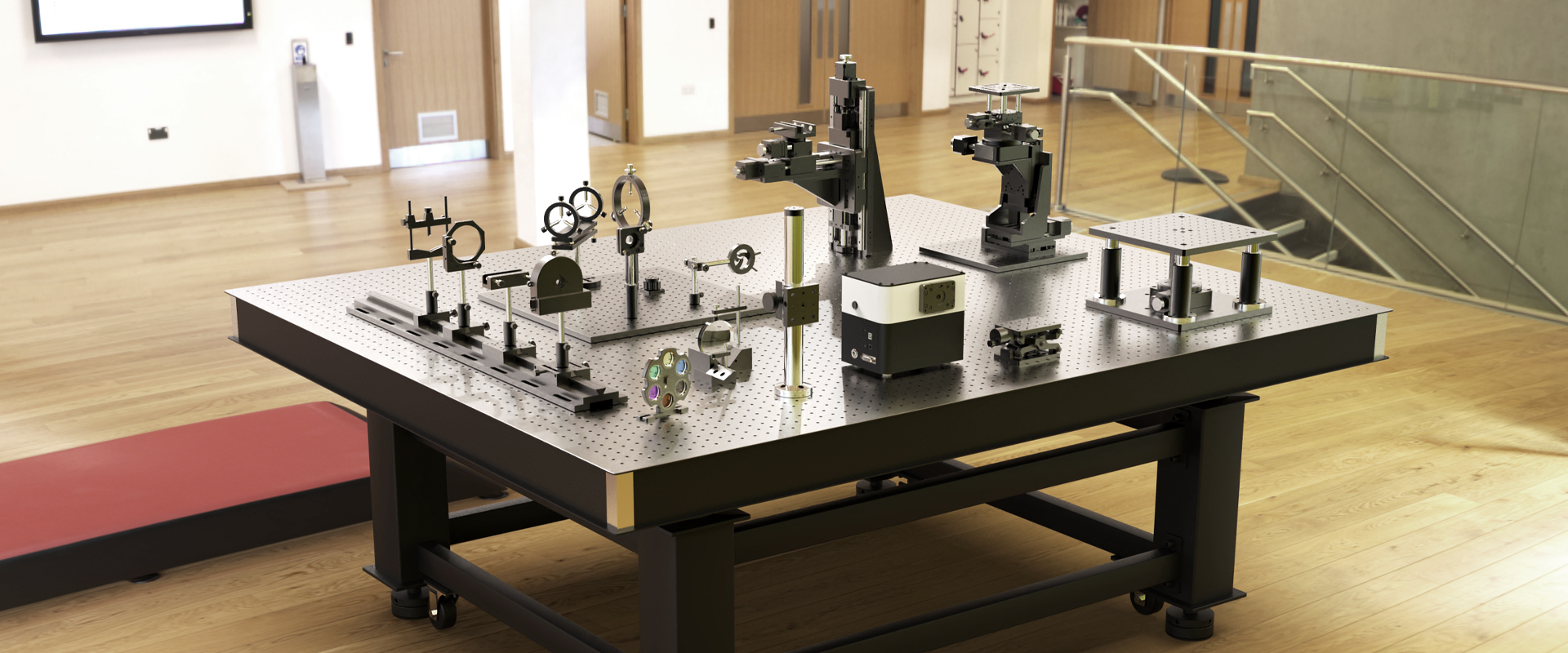

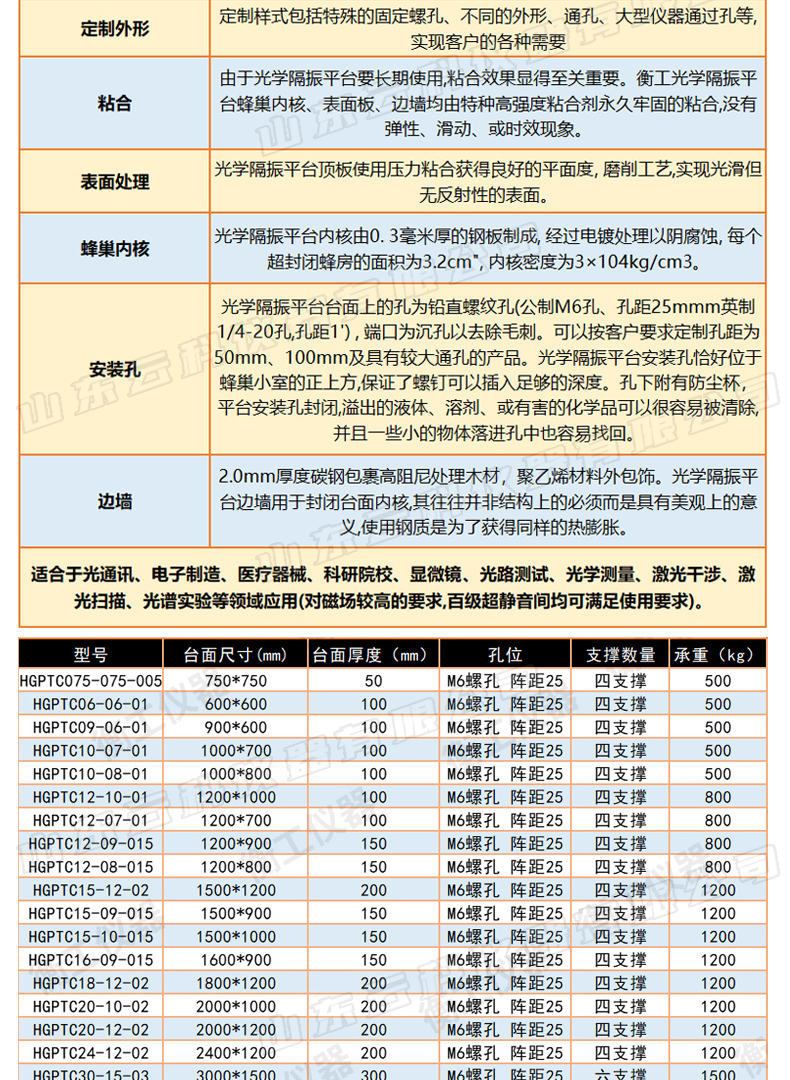

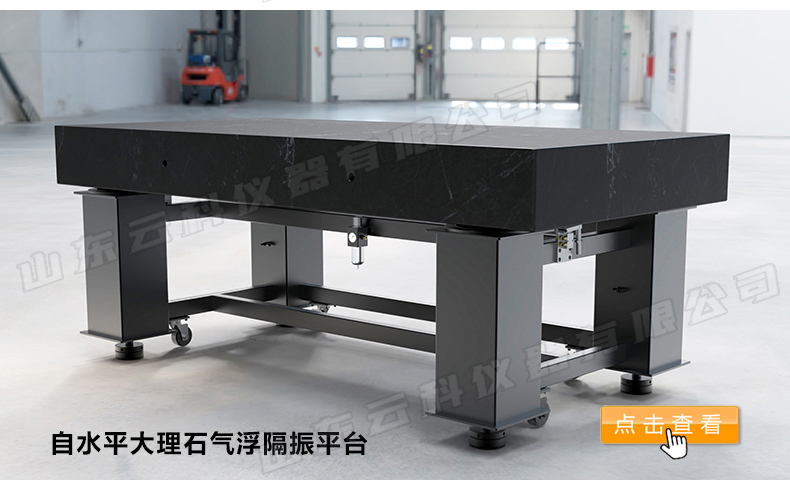

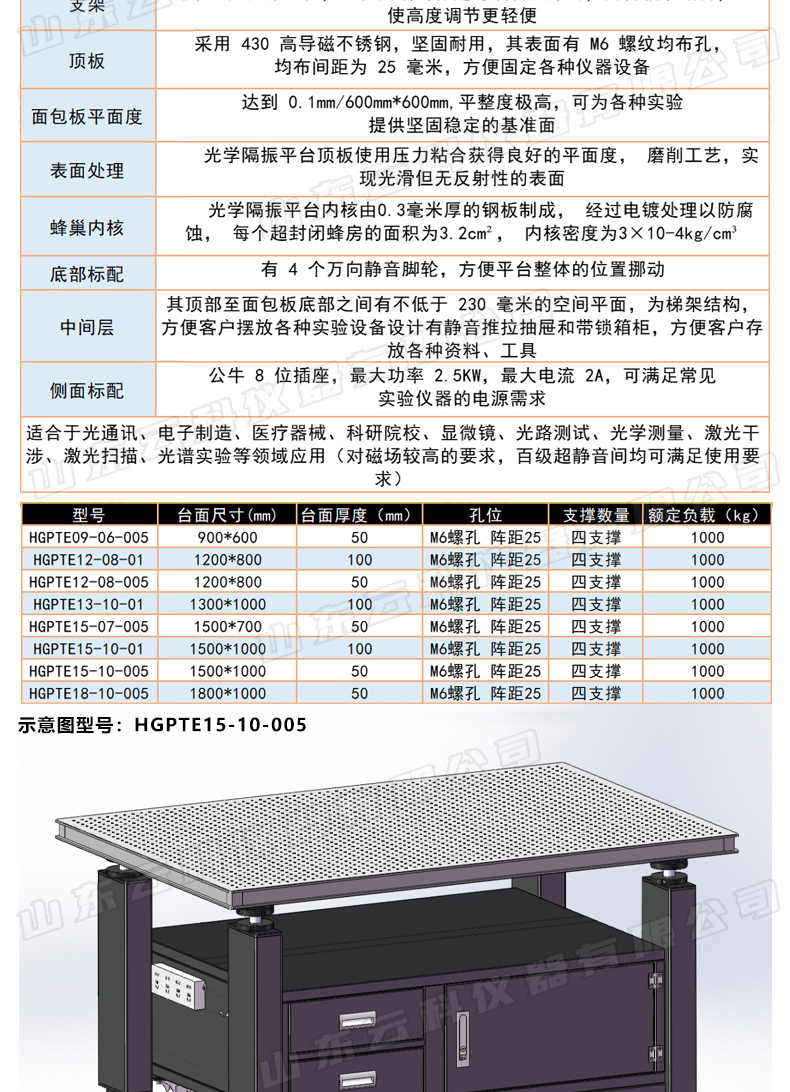

云科光學隔振平臺由鋼質蜂巢內核、頂板及底板組成，在降低重量的前提下提供了足夠的硬度。光學隔振平臺頂板為高導磁性不銹鋼材料，底板為碳鋼板，四周側板內層為碳鋼板外層為黑色鋁塑板。

產品說明及用途
HGVA315 電動升降臺可提供升降運動，體積小，精度高，適用于需要進行高度調節的場合。也可用在顯微鏡下實現微調運動。
產品特點
1.采用步進電機驅動，實現升降位移自動調整，自動控制；
2.高精度精研螺桿傳動，具有斷電自鎖功能；
3.采用轉向機構，節省空間；
4.精密交叉滾柱導軌導向，精度高運行平穩；
5.電機垂直側方放置，外形小巧、運行平穩；
6.上下限位開關有效保護產品，光電開關作為零位，精度高 ；
7.可配伺服電機；速度更快，精度更高。

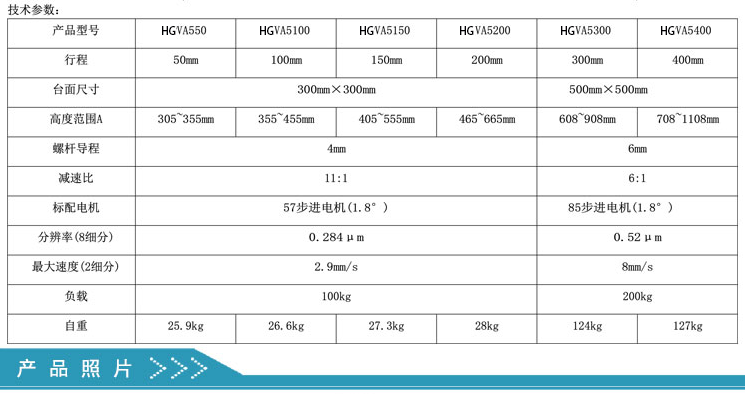

產品技術參數

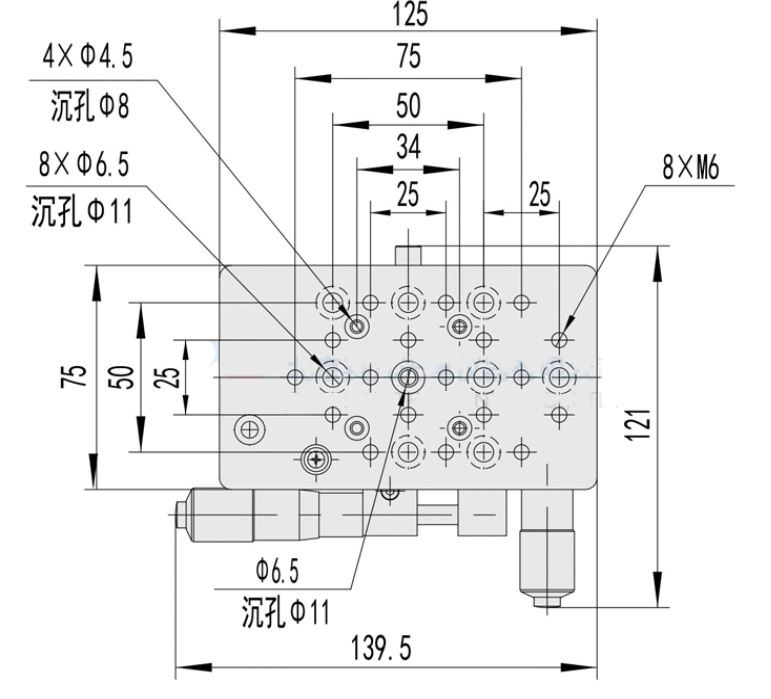

產品外形尺寸圖

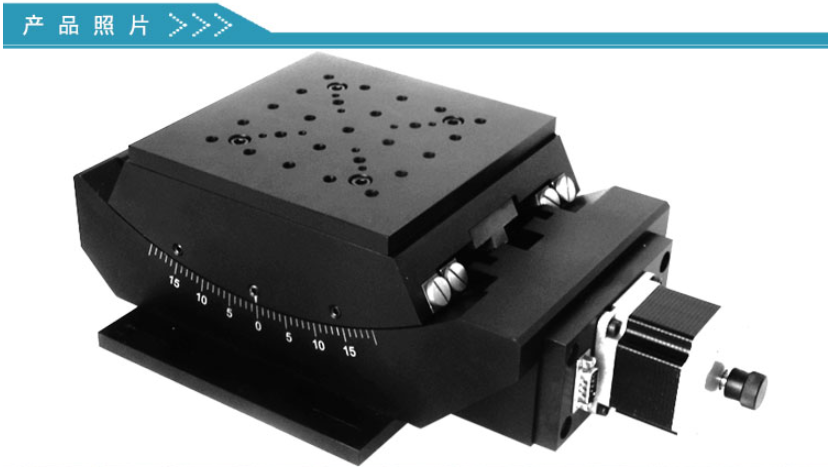

產品實物圖

主要技術參數

（1）物鏡焦距（理論值）F=500 毫米

（2）有效孔徑：Φ80mm

（3）視場： 3°20′

（4）照明燈泡: 6V LED

（5）分辨率：1.8″

（6）外形尺寸：570×Φ90mm

（7）重量：約0.6kg

儀器用途：

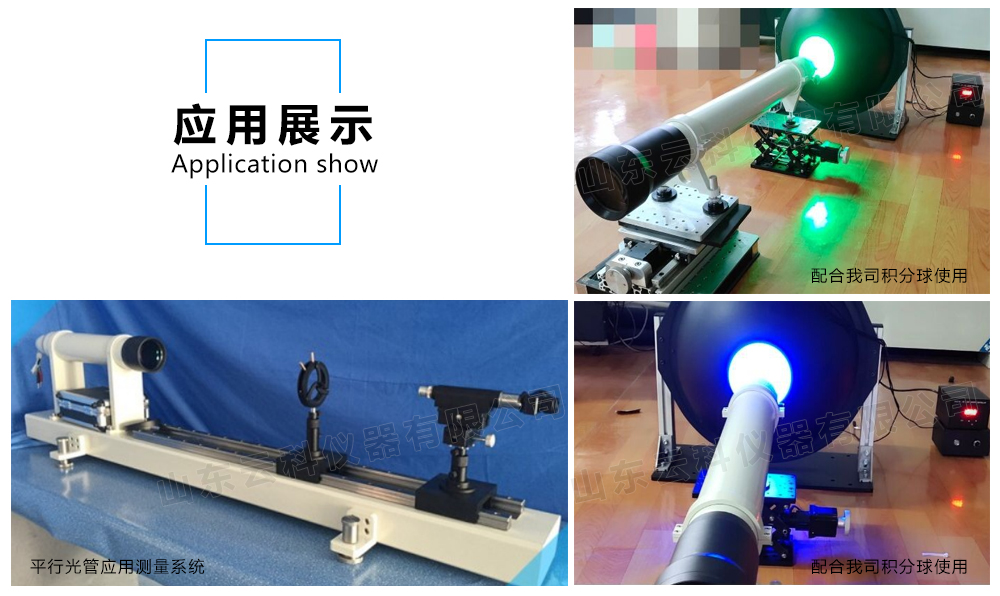

平行光管是通過它取得來自無限遠的平行光束，此光束謂之平行光。是裝校調整光學儀器的重要工具，也是光學量度儀器中的重要組成部分，配用不同的分劃板，連同測微目鏡頭，或顯微鏡系統，則可以測定透鏡組的焦距，鑒別率，及其他成像質量。將附配的調整式平面反光鏡固定于被檢運動直線的工件上，用附配于光管的高斯自準目鏡頭，通過光管上的高斯目鏡觀察，可以進行運動工件的直線性檢驗。

工作原理：

PGF500-80-1 平行光管工作原理圖如圖 1 所示。作為檢驗基準目標的十字分劃板 2 被光源 1 均勻地照明。如果十字分劃板 2 準確地位于物鏡 3 的焦平面上，那么通過分劃板 2 的光經物鏡 3 折射出后即為平行光束，亦相當于來自無窮遠目標發出的光束。

1、光源組件 2、分化板 3、物鏡

平行光管外形結構和尺寸圖/Construction and dimensions

產品實拍/The product will

產品特點

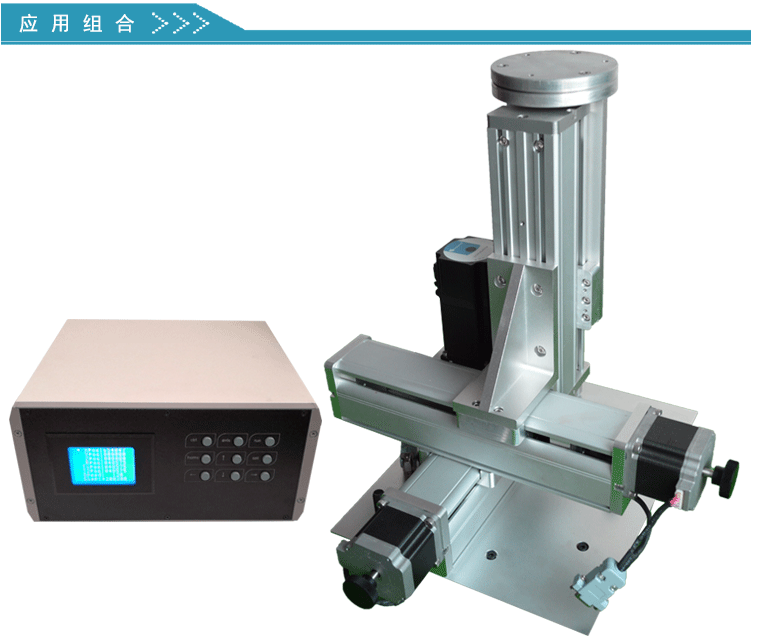

1、配有步進電機和標準 DB9 接口，配合 HGC 系列運動控制器可實現自動控制；

2、進口高品質滾珠螺桿驅動，重復定位精度高、壽命長；

3、 精密線性軸承導軌，運動舒適，垂直使用效果好；

4、步進電機和滾珠螺桿通過高品質彈性聯軸器連接，傳動同步噪音小，可選配我司配套控制系統，實現高分辨率控制；

5、 電機采用雙出軸，配有手輪，便于調試；

6、 兩端裝有零位和限位開關，方便準確定位,特殊說明可加裝機械限位；

7、 采用標準安裝孔位，組合方便；

8、可換裝伺服電機，實現高速、高精度、高負載運行場合。

產品簡介及用途
本產品主要用于對物體進行平移運動，包括水平平移和垂直平移，通過不同的控制程序實現水平及垂直的往復運動、間歇運動、微型加工及教學演示等。適 用于實驗室及各領域高校對光學、運動學、振動學、力學等領域進行研究實驗的輔助設備。

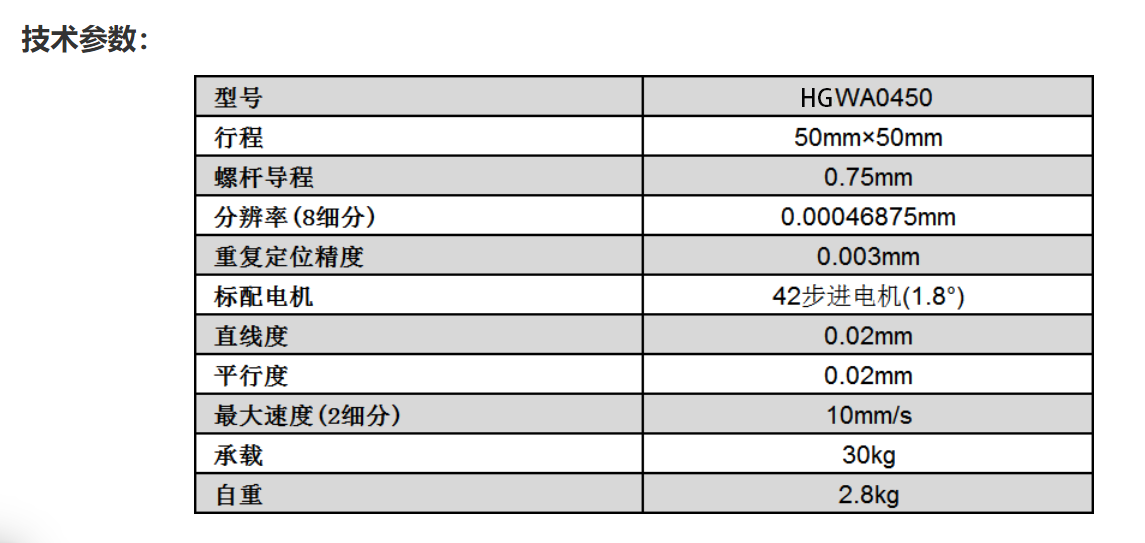

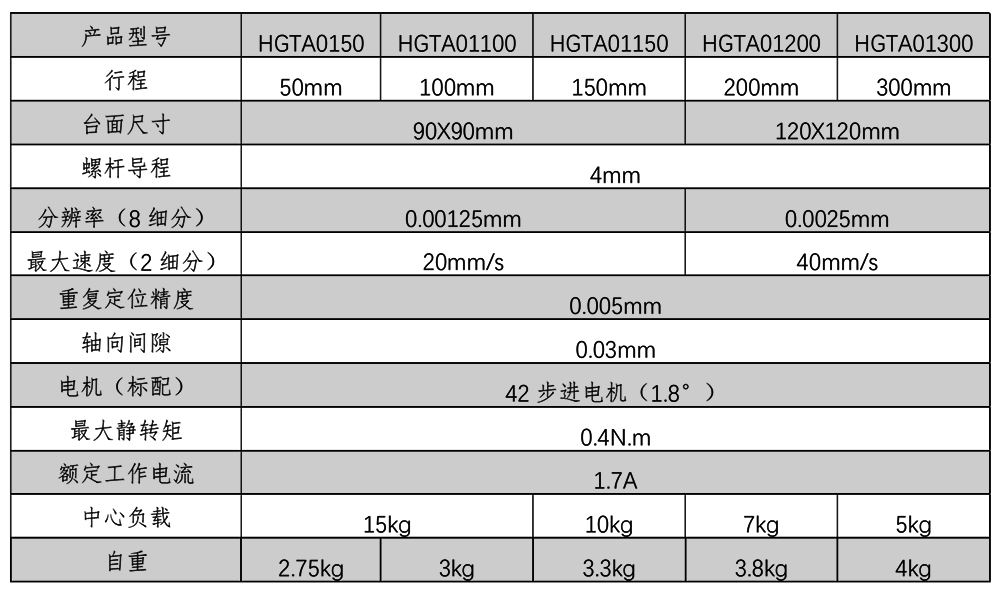

產品技術參數/Product technical parameters

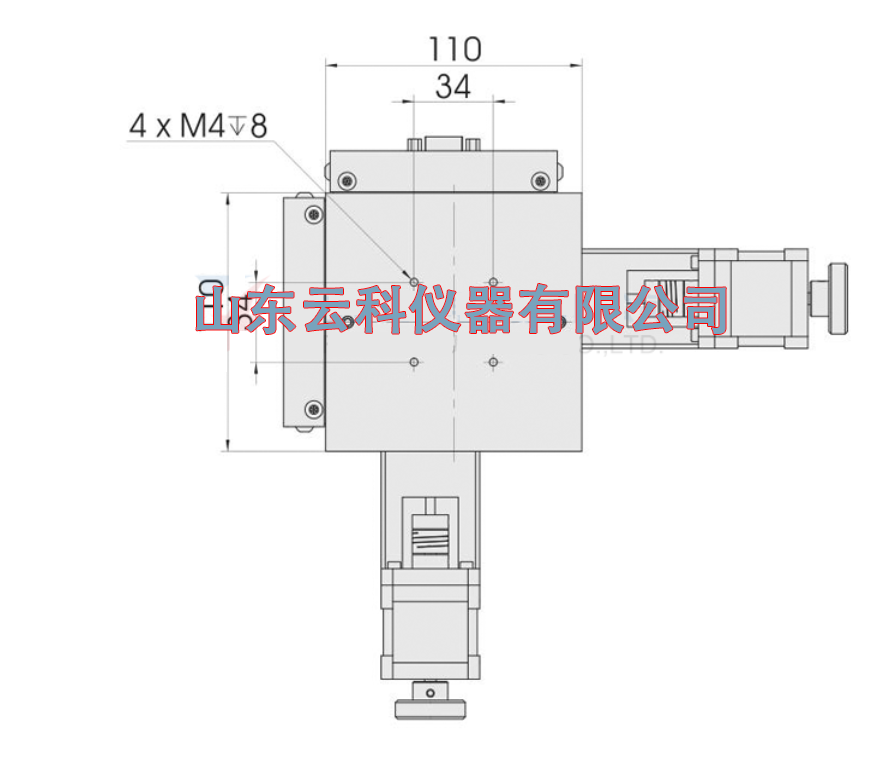

產品尺寸/Product size

尺寸說明/Size specification

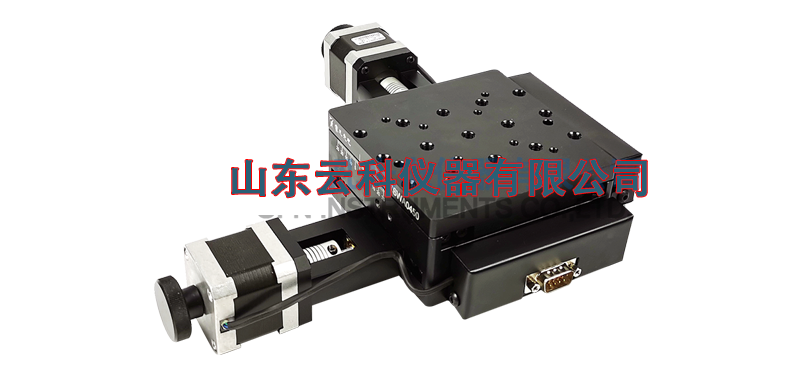

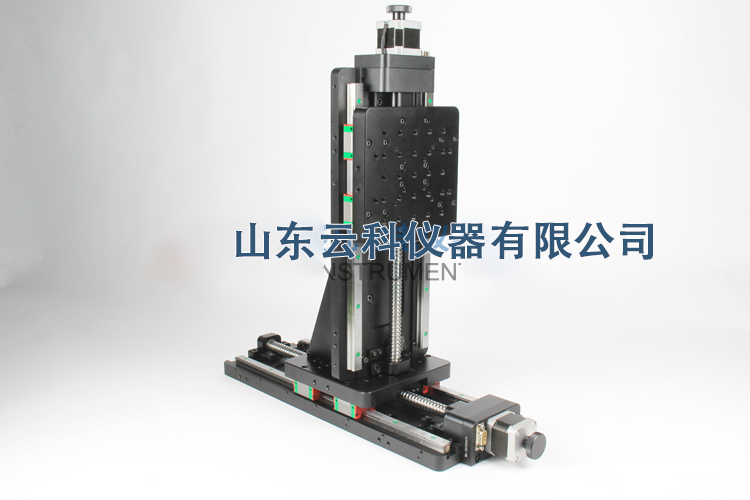

產品實拍/The product will

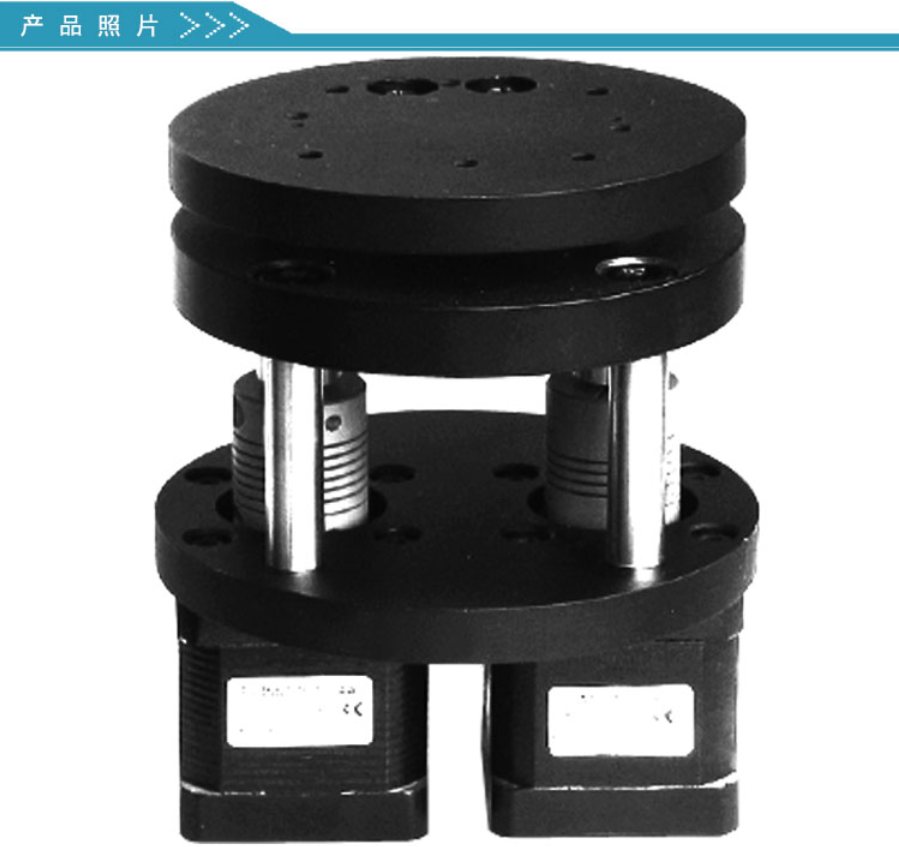

產品簡介及用途

HGVA985 電動升降臺為山東云科 HGVM985 手動升降臺電動款，是一款高分辨 率大負載、短行程精密升降機構?？梢杂脕韺饴费b置進行調整，也可作為激光 干涉測量裝置。是山東云科自主設計研發生產的一款性價比優越的升降裝置。該 系列有多種行程可供選擇，特殊需求接受定制。

產品實拍

相關產品

產品特點/Product features

1、體積小重量輕，預留安裝孔，通孔和標準孔距的螺紋孔，可豎直安裝，也可水平安裝，靈活選擇，而且還可以配合我司自主生產的積分球及光源配套使用，整體通用性強；

2、20（28）步進電機和精研傳動結構，空回小，雙向精準限位；

3、做工精良、堅固耐用；

4、通光孔徑連續可調；

5、在快速實驗及多次重復實驗中，需要迅速精確反復調節通光孔徑時，該款產品獨占優勢；

6、可以有效解決人工對系統的人為影響和手動調節帶來的誤差，同時可以減少人工調節時對實驗平臺造成的位移沖擊，減少操作人員暴露實驗環境中的時間；

7、既克服手工操作的不確定性又方便用戶進行遠程操控或自動化實驗，對人員及實驗設備均有益處。

產品參數/Product parameters

產品尺寸/Product size

產品說明/The product description

產品實拍/The product will

相關配套產品/Related supporting products

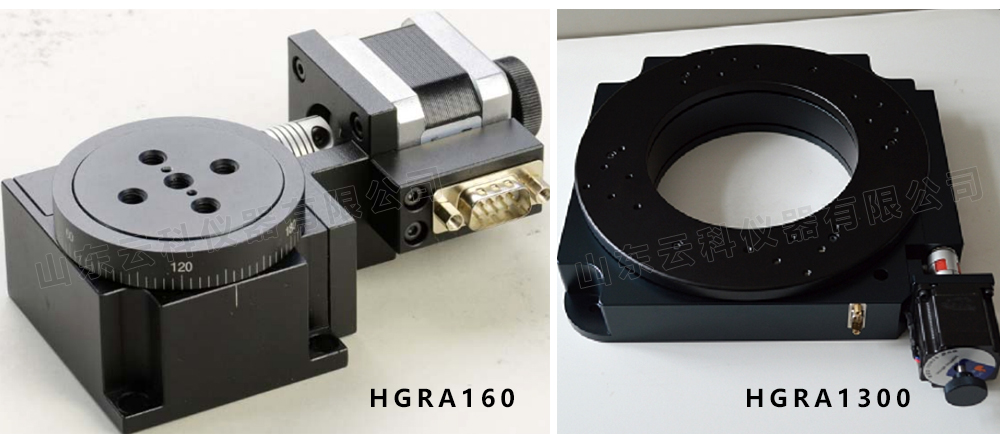

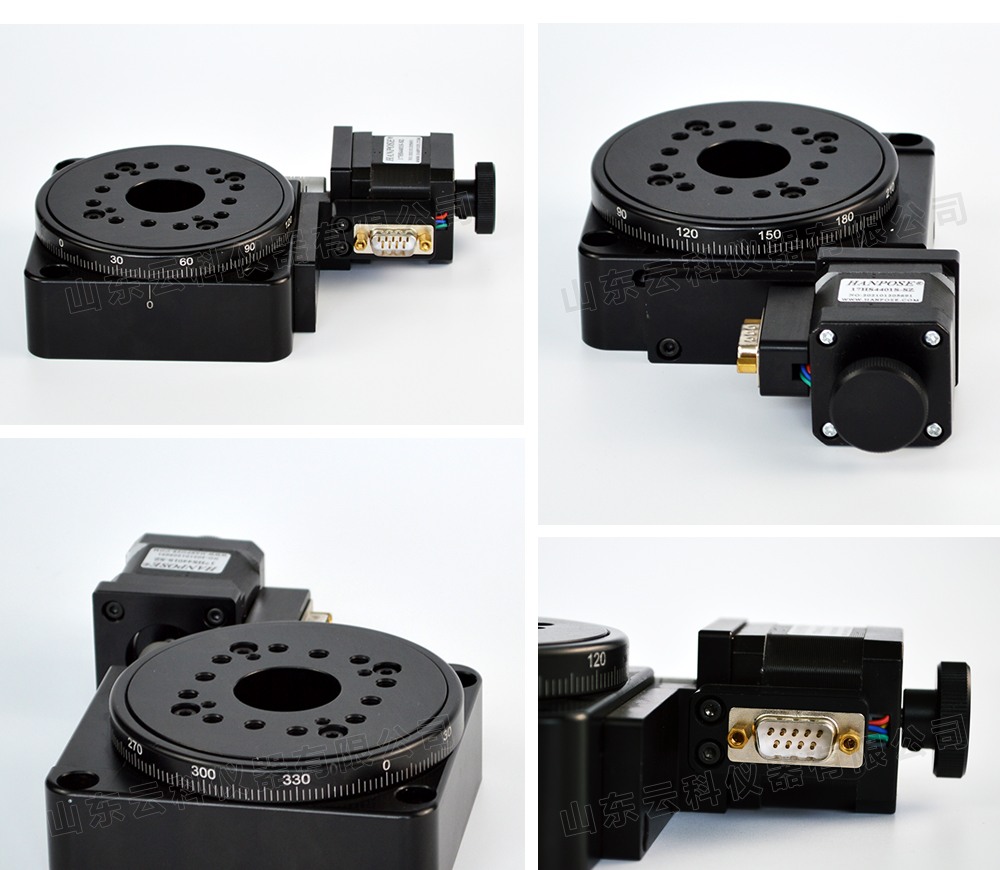

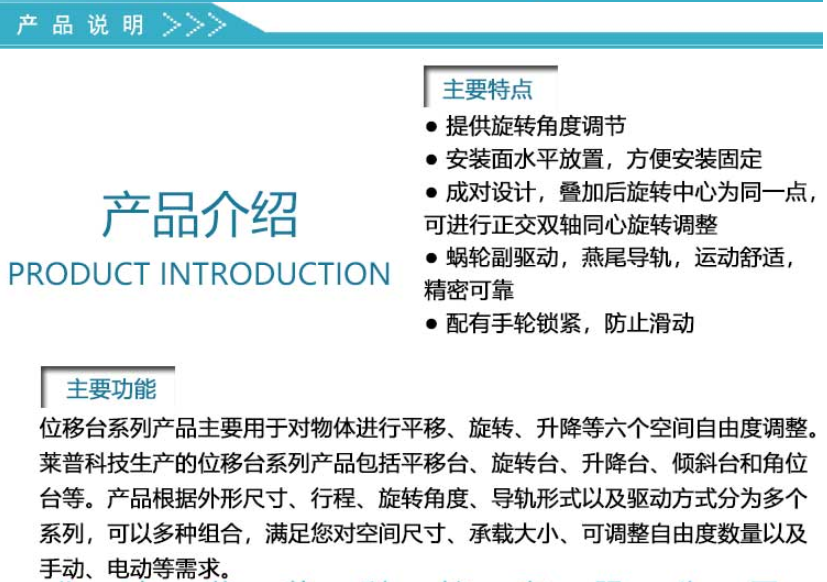

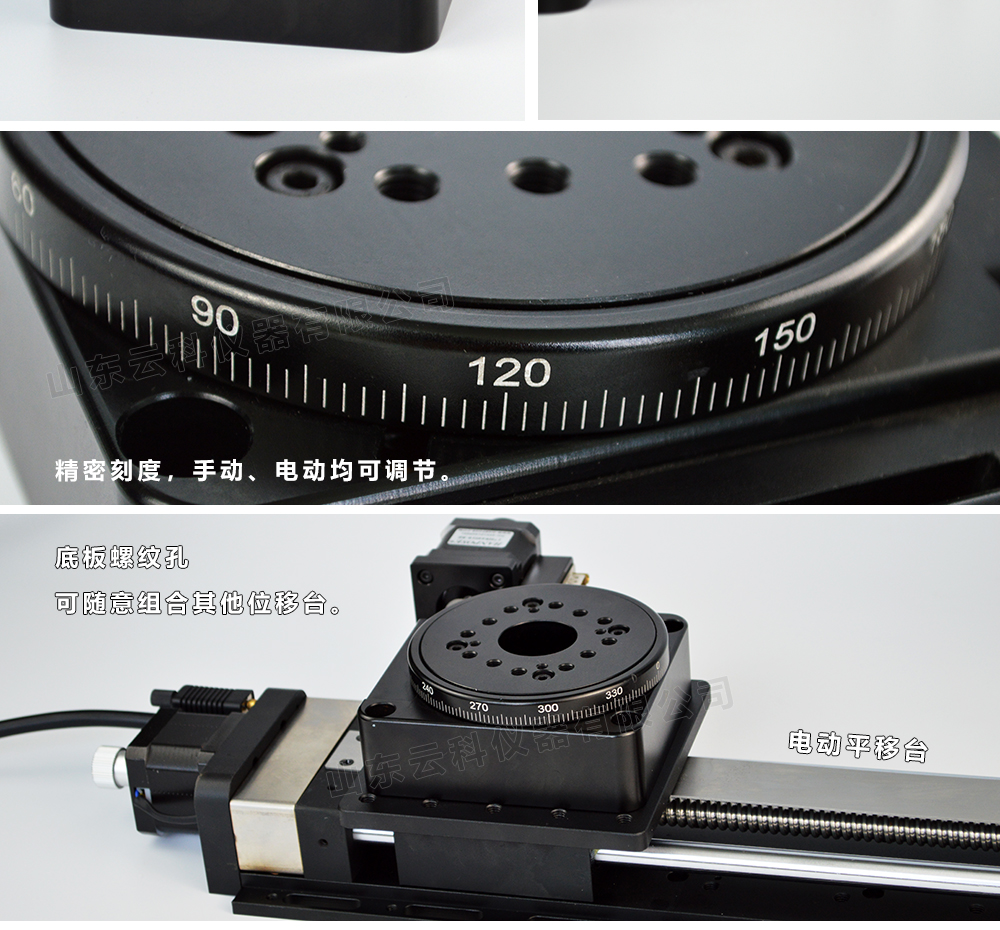

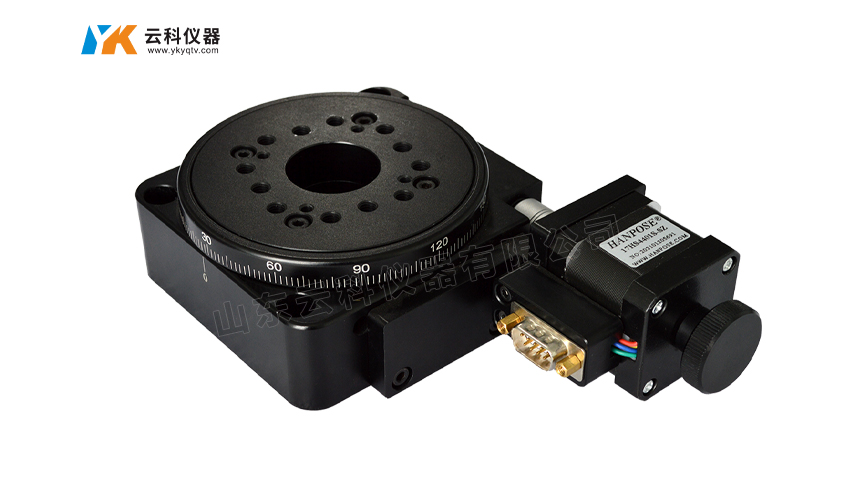

產品特點：

1.標準配備有步進電機和標準RS232接口，可增加光電零位,配合HGC系列運動控制器可實現自動控制;

2.旋轉軸系采用軸承鋼材料精密加工而成，配合精度高，承載大，壽命長;

3.傳動采用蝸輪蝸桿結構，臺面可以任意正反旋轉;

4.蝸輪蝸桿經過精密研配，運動舒適，空回極小;

5.巧妙設計的消間隙結構，可以調整因長期使用造成的間隙;

6.中心通孔直徑有公差限制，通孔的中心與旋轉中心重合，方便定位;

7.步進電機和蝸桿通過進口高品質彈性聯軸節連接，傳動同步且噪音小;

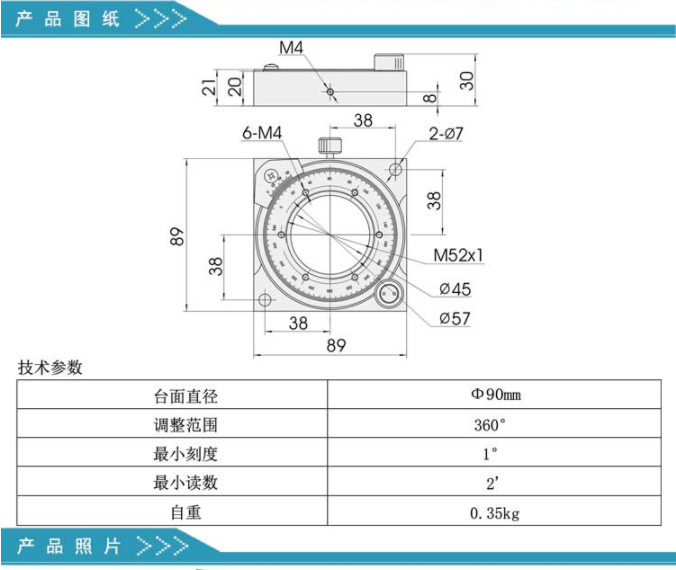

8.臺面外圈是刻度圈，周圈激光刻劃標尺且可以相對臺面轉動，方便讀數和初始定位;

9.可換裝伺服電機，適合工業應用.

產品技術參數：

產品實拍

可配我是運動控制器使用！

產品特點

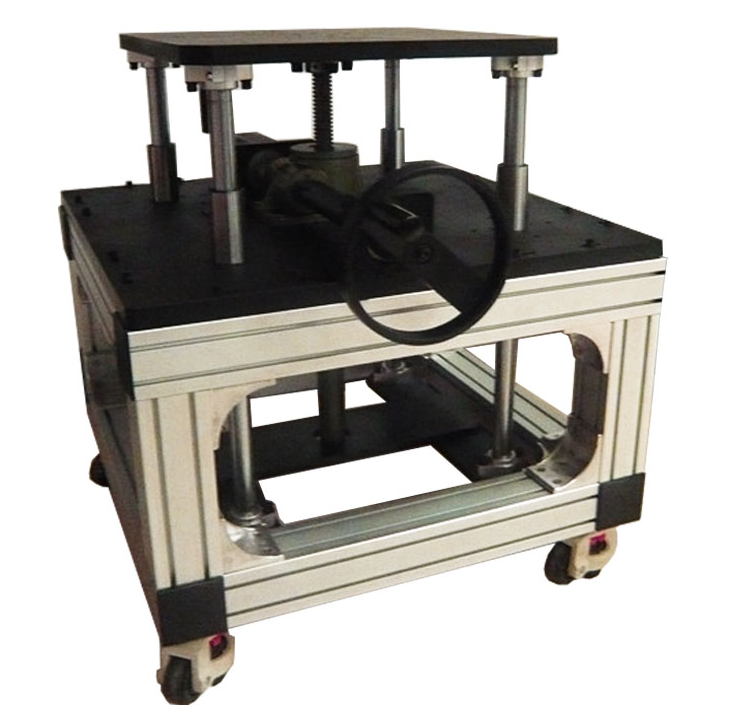

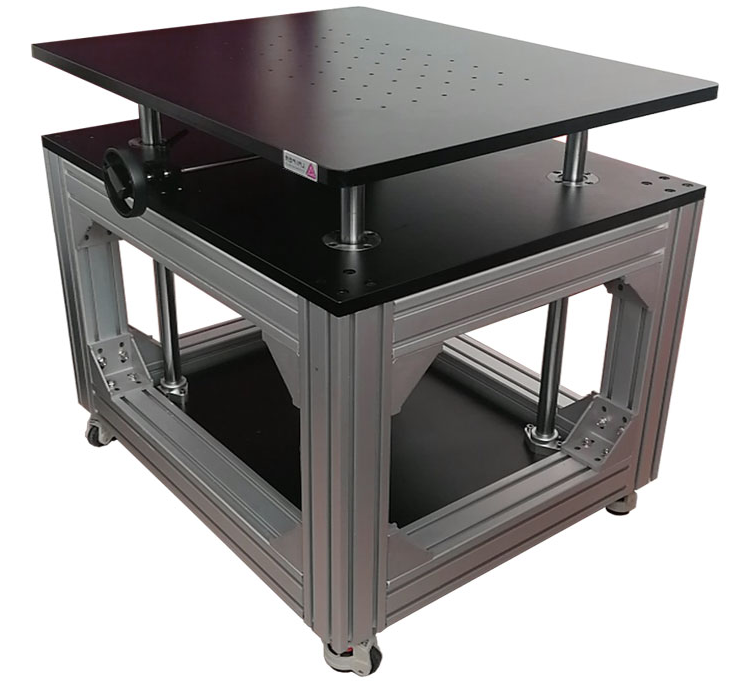

★用于大行程，不定量,大載荷的升降調整；
★采用剪形升降支撐,精研絲杠驅動，雙導軌五軸過定位機構，保證運動平穩、舒適,精度高,承載大；

★上、下兩面多孔位設計，適用性強，均可作安裝面；
★配有鎖緊手輪,安裝可靠。

產品參數

實拍圖片

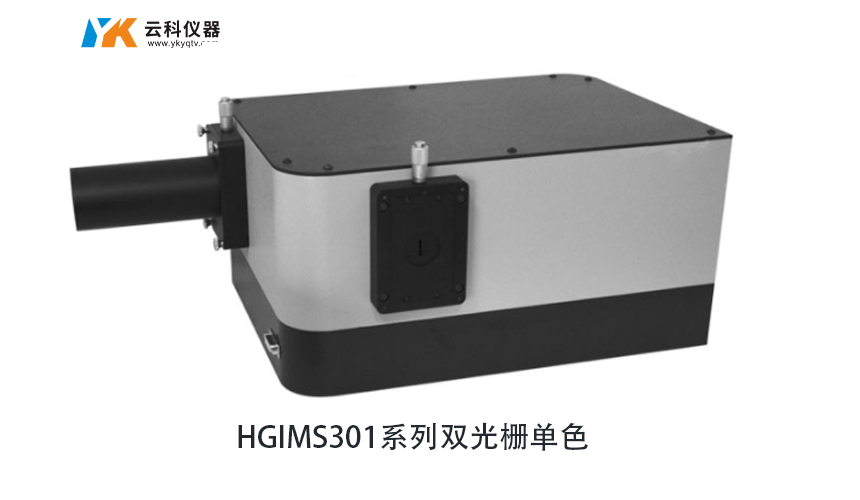

產品特點

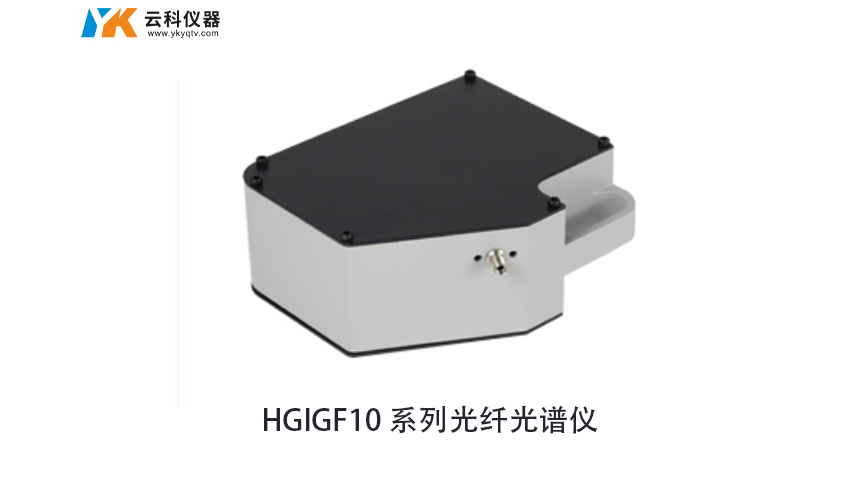

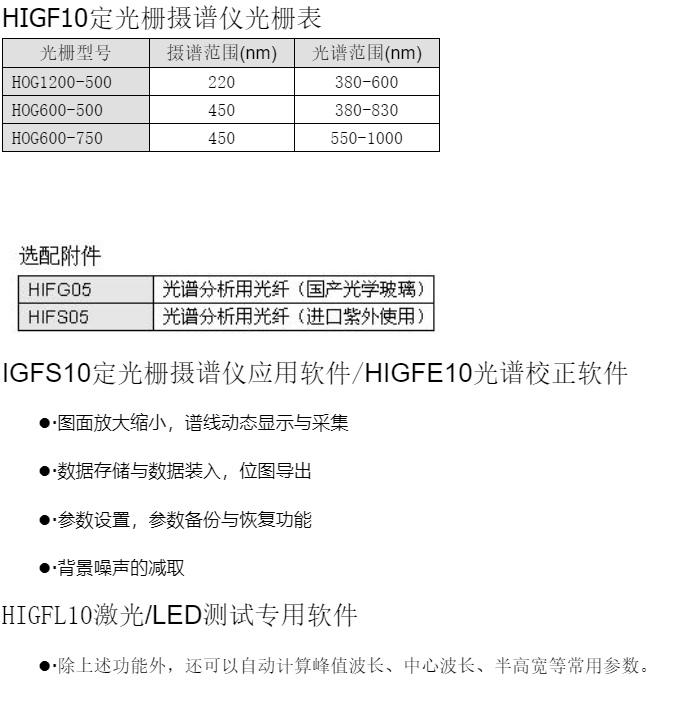

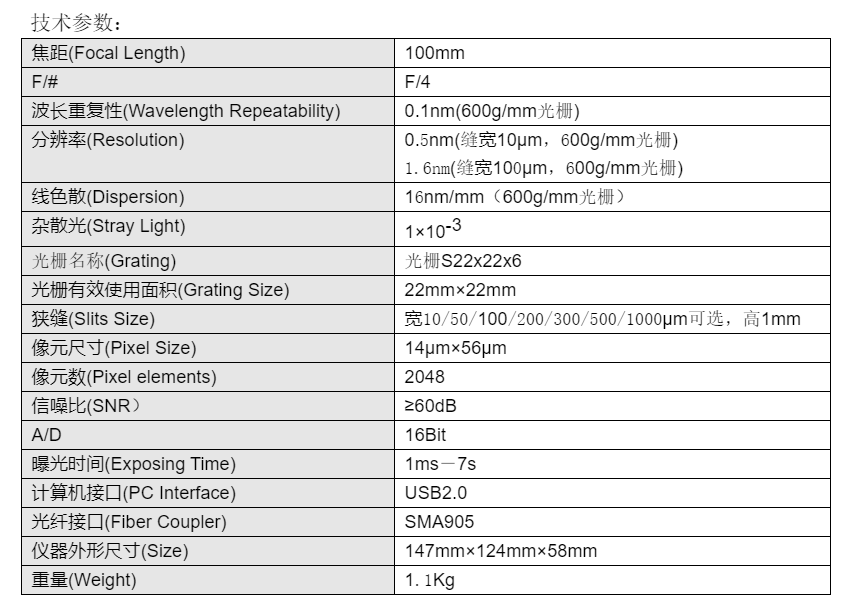

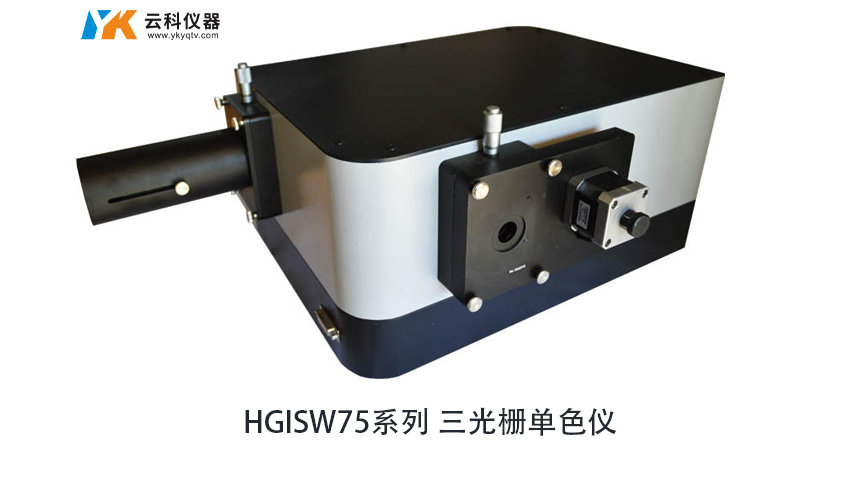

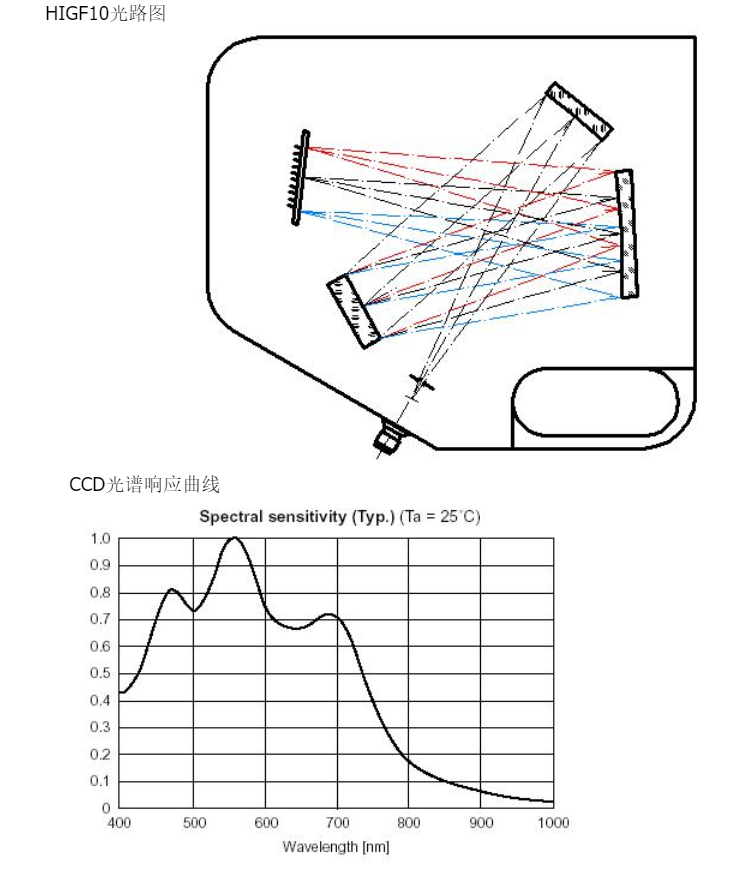

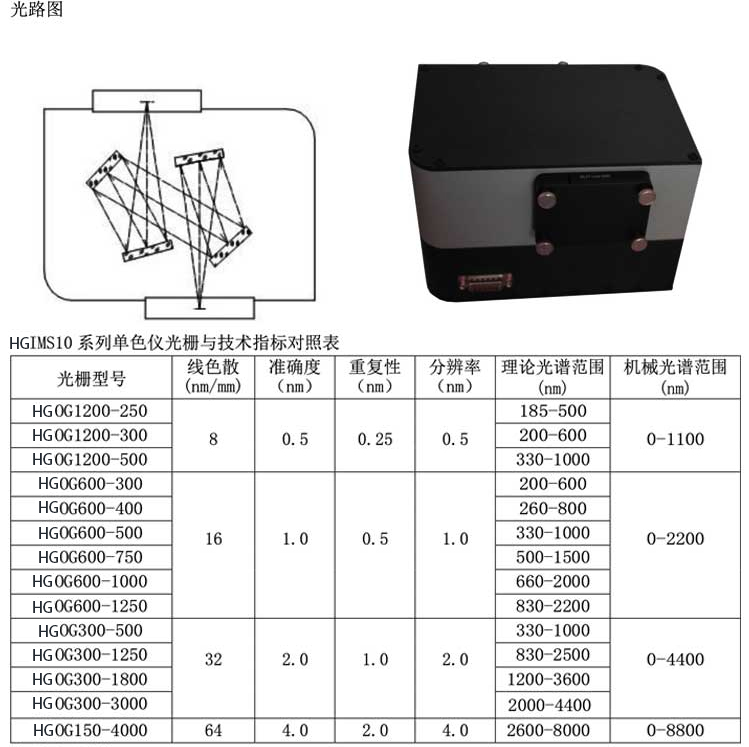

1、水平交叉光路，固定光柵，結構緊湊，體積纖巧；

2、內置進口CCD芯片，動態范圍大，數據傳輸快，可實現在線實時測量；

3、提供光譜定標軟件和應用軟件；

4、廣泛應用于光源制造及研究（如LED等）、農業、化工、醫藥、生物、石油及印染等行業的光譜及色度特性的在線測量，還可以進行透射、吸收及熒光光譜等的測量；

5、機體鑄件結構，保證光學系統穩定性。

• 可夾持12個濾光片；
• 多種濾波片可以單獨使用，也可以組合使用；
• 旋轉濾波片輪、更換濾波片時，光路中心不變；
• 可臺面固定，也可桿架支撐。

產品參數：

用途：

廣泛應用于光學實驗，生物特征識別，醫療儀器設備，積分球均勻光源，激光測距儀等。

產品圖片/Product pictures

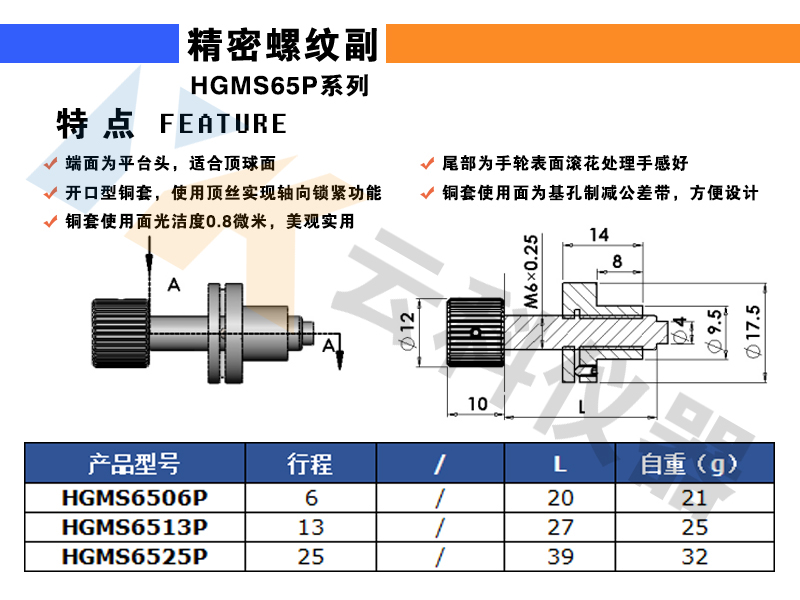

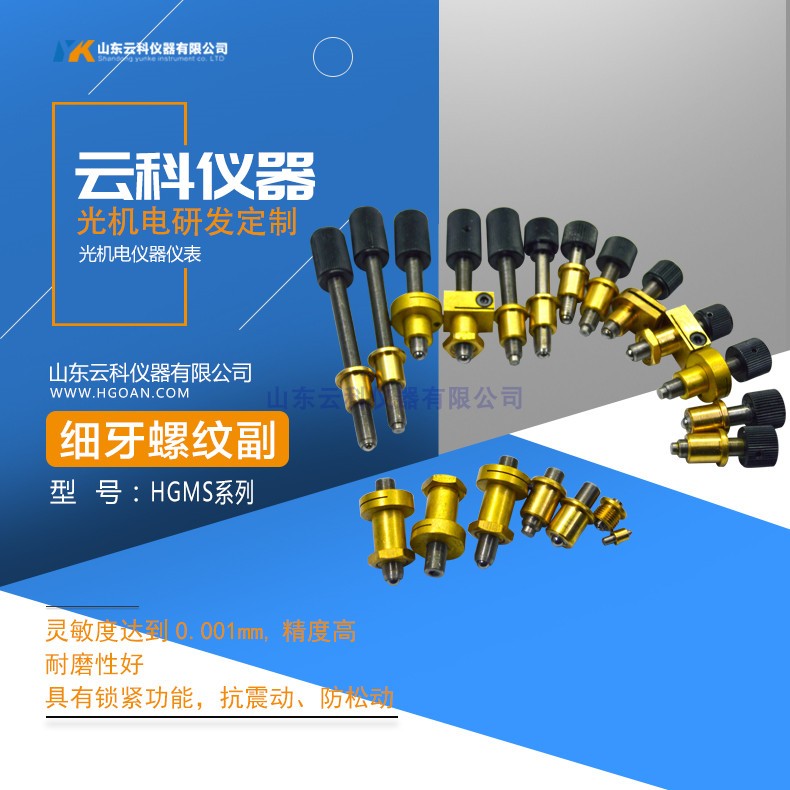

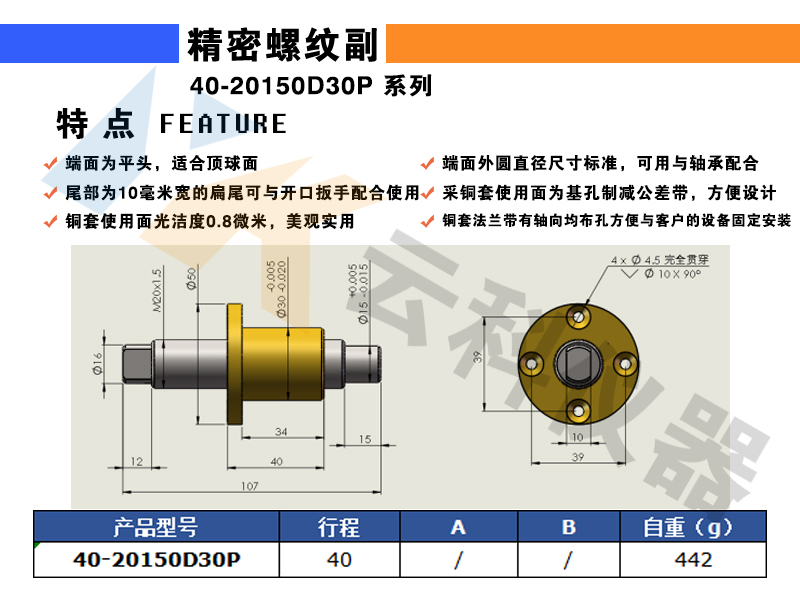

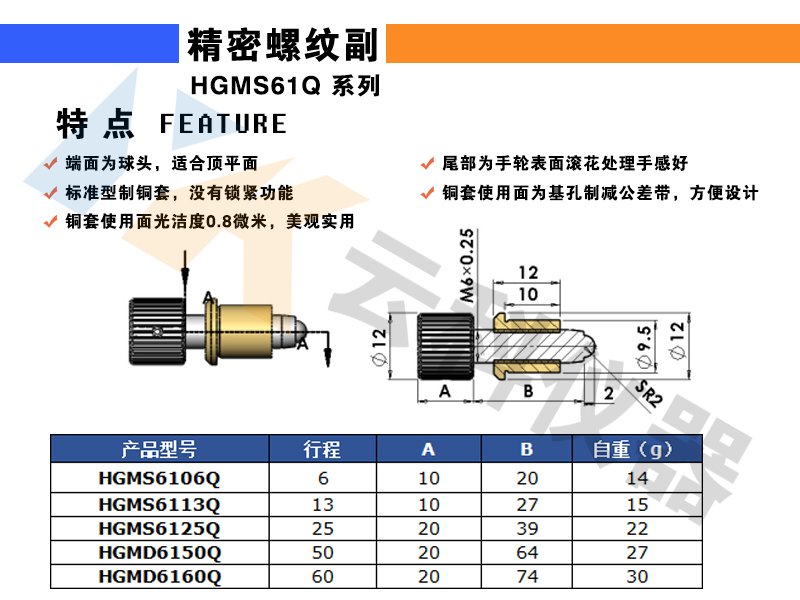

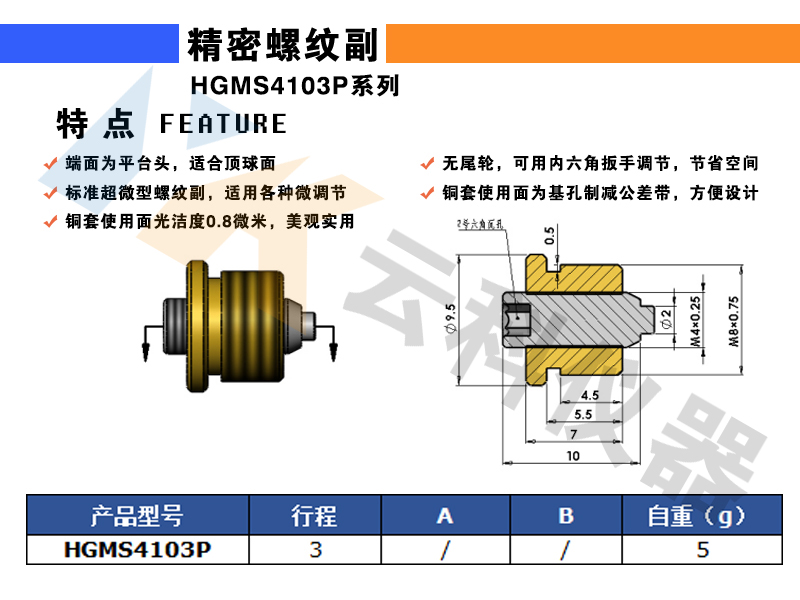

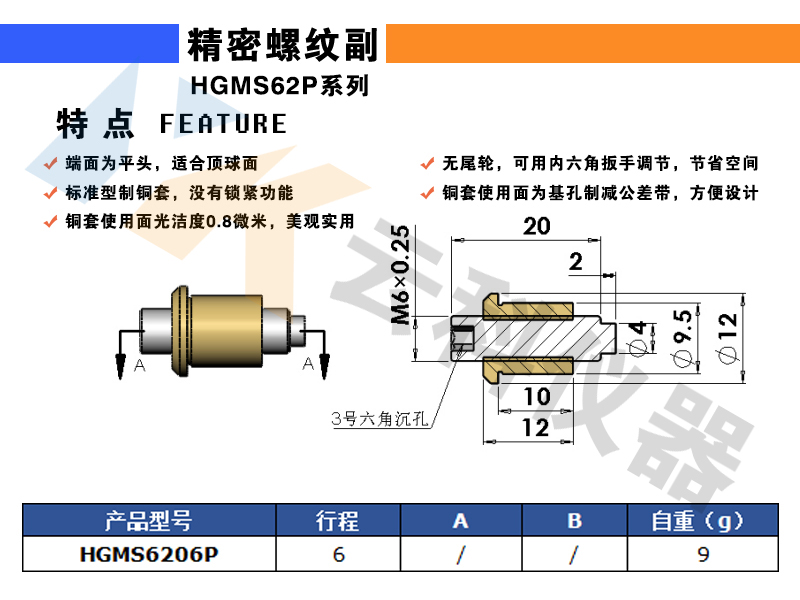

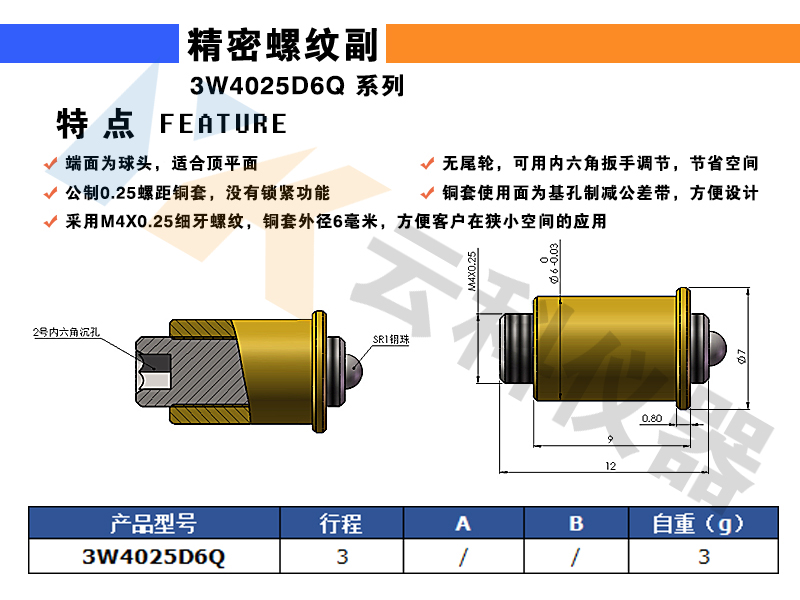

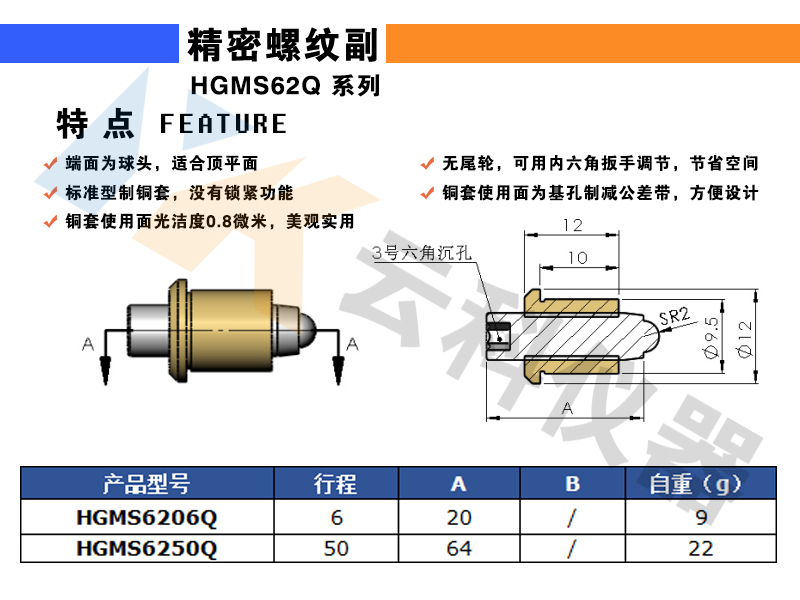

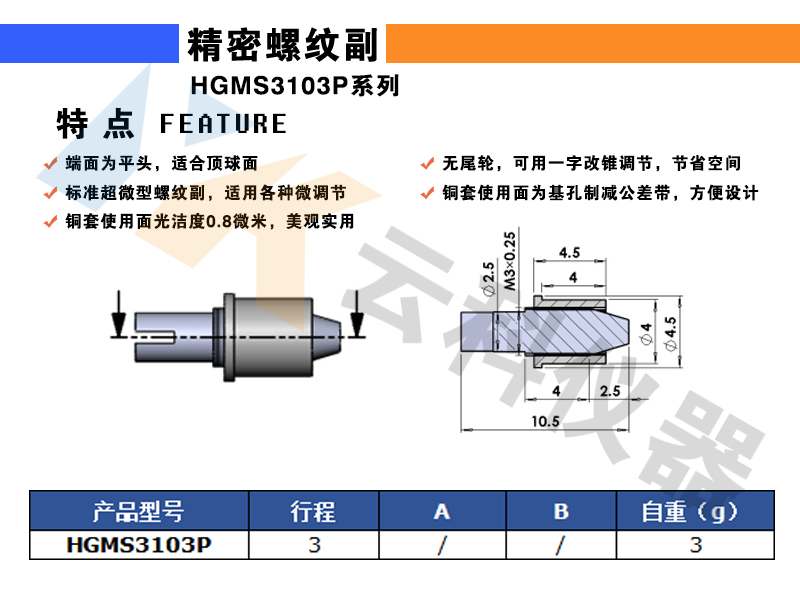

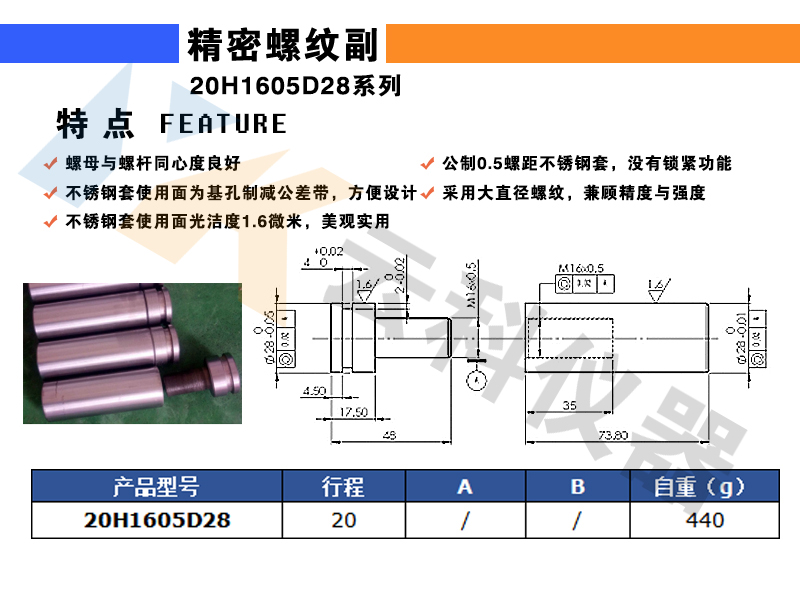

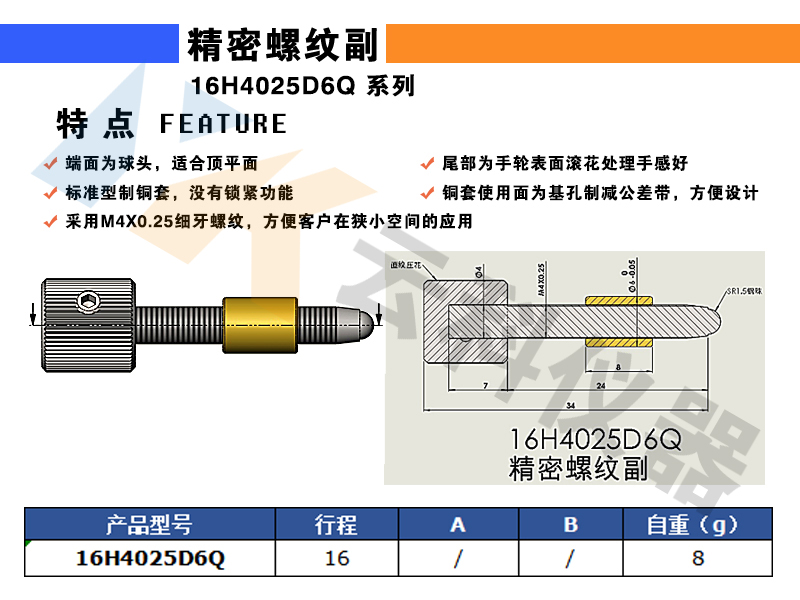

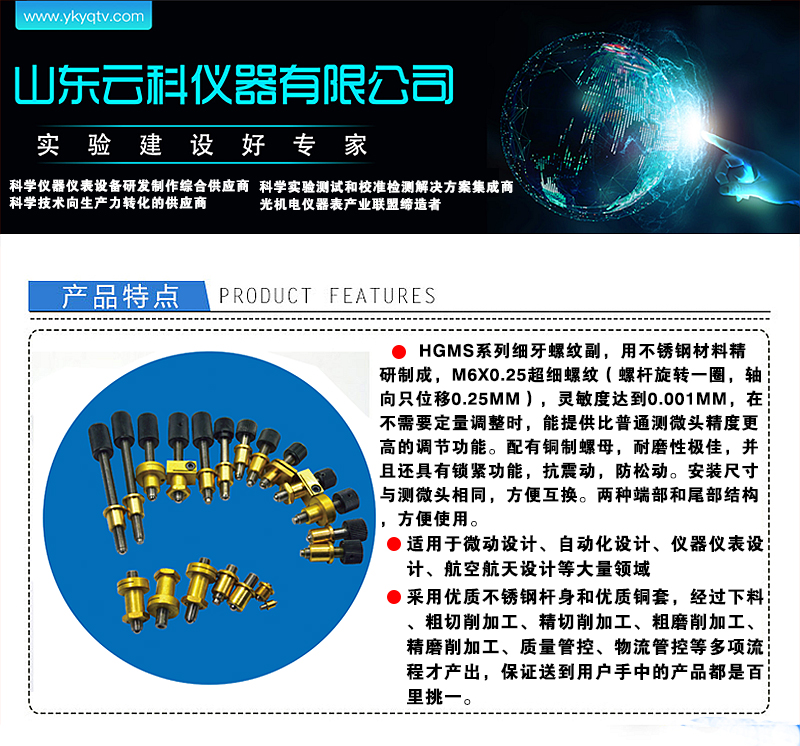

HGMS系列細牙螺紋副，用不銹鋼材料精研制成，M6X0.25超細螺紋(螺桿旋轉一圈，軸向只位移0.25MM)，靈敏度達到0.001MM，在不需要定量調整時，能提供比普通測微頭精度更高的調節功能。配有銅制螺母，耐磨性極佳，并且還具有鎖緊功能，抗震動，防松動。安裝尺寸與測微頭相同，方便互換。兩種端部和尾部結構方便使用。

適用于微動設計、自動化設計、儀器儀表設計、航空航天設計等大量領域。

采用優質不銹鋼桿身和優質銅套，經過下料粗切削加工、精切削加工、粗磨削加工、精磨削加工、質量管控、物流管控等多項流程才產出，保證送到用戶手中的產品都是百里挑一。

　　1.產品名稱和型號

　　HGMMA系列三維相機調整架

　　2.產品特點

　　● 具有三維微調裝置，兩維傾斜一維旋轉；

　　● 采用精密軸系旋轉調整，定位穩定、可靠；

　　● 圓周360°刻劃，方便讀數，旋轉維度加裝鎖緊裝置；

　　● M6X0.25細牙螺桿調節，高品質碟形彈簧復位，彈性可調，直至剛性；

　　● 可裝卡Ф20mm和Ф60mm的相機或其他激光設備；

　　● 特殊規格接受定制。

　　該款產品是一款多功能調整機構，可安裝相機或者其他激光設備，進行三維精密調整，其中HGMMA20內部也可安裝鏡片實現三維調整（該種使用方式即為我司HGMMP2254偏光鏡架產品）。整體機構可水平安裝也可垂直安裝，使用方便，安裝靈活。

　?。ù颂幾詈糜写怪彼桨惭b的照片，下面安裝一根支撐桿的照片，下面安裝桿架，3系滑軌和配套滑塊，+另加一組下面安裝三維平移臺，夾持一個手電筒前方擺放透鏡，依次是手電筒--透鏡--白屏（鋁板噴涂白色或黑色）等

　　3.技術指標

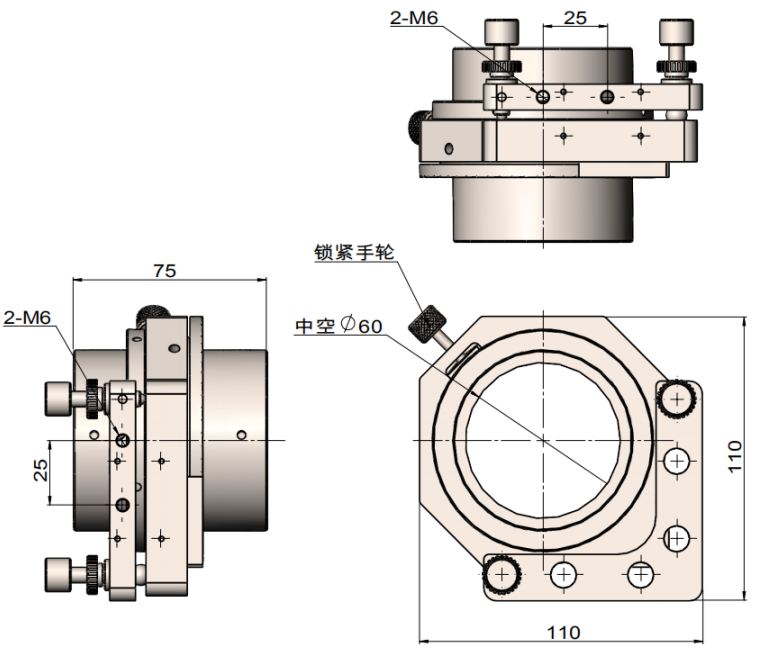

　　4.外形尺寸圖

     5.圖紙下載

　　1.產品名稱和型號

　　HGMMA系列三維相機調整架

　　2.產品特點

　　● 具有三維微調裝置，兩維傾斜一維旋轉；

　　● 采用精密軸系旋轉調整，定位穩定、可靠；

　　● 圓周360°刻劃，方便讀數，旋轉維度加裝鎖緊裝置；

　　● M6X0.25細牙螺桿調節，高品質碟形彈簧復位，彈性可調，直至剛性；

　　● 可裝卡Ф20mm和Ф60mm的相機或其他激光設備；

　　● 特殊規格接受定制。

　　該款產品是一款多功能調整機構，可安裝相機或者其他激光設備，進行三維精密調整，其中HGMMA20內部也可安裝鏡片實現三維調整（該種使用方式即為我司HGMMP2254偏光鏡架產品）。整體機構可水平安裝也可垂直安裝，使用方便，安裝靈活。

　?。ù颂幾詈糜写怪彼桨惭b的照片，下面安裝一根支撐桿的照片，下面安裝桿架，3系滑軌和配套滑塊，+另加一組下面安裝三維平移臺，夾持一個手電筒前方擺放透鏡，依次是手電筒--透鏡--白屏（鋁板噴涂白色或黑色）等

　　3.技術指標

　　4.外形尺寸圖

　　1.產品名稱和型號

　　HGMMA系列三維相機調整架

　　2.產品特點

　　● 具有三維微調裝置，兩維傾斜一維旋轉；

　　● 采用精密軸系旋轉調整，定位穩定、可靠；

　　● 圓周360°刻劃，方便讀數，旋轉維度加裝鎖緊裝置；

　　● M6X0.25細牙螺桿調節，高品質碟形彈簧復位，彈性可調，直至剛性；

　　● 可裝卡Ф20mm和Ф60mm的相機或其他激光設備；

　　● 特殊規格接受定制。

　　該款產品是一款多功能調整機構，可安裝相機或者其他激光設備，進行三維精密調整，其中HGMMA20內部也可安裝鏡片實現三維調整（該種使用方式即為我司HGMMP2254偏光鏡架產品）。整體機構可水平安裝也可垂直安裝，使用方便，安裝靈活。

　?。ù颂幾詈糜写怪彼桨惭b的照片，下面安裝一根支撐桿的照片，下面安裝桿架，3系滑軌和配套滑塊，+另加一組下面安裝三維平移臺，夾持一個手電筒前方擺放透鏡，依次是手電筒--透鏡--白屏（鋁板噴涂白色或黑色）等

　　3.技術指標

　　4.外形尺寸圖

　　1.產品名稱和型號

　　HGMMA系列三維相機調整架

　　2.產品特點

　　● 具有三維微調裝置，兩維傾斜一維旋轉；

　　● 采用精密軸系旋轉調整，定位穩定、可靠；

　　● 圓周360°刻劃，方便讀數，旋轉維度加裝鎖緊裝置；

　　● M6X0.25細牙螺桿調節，高品質碟形彈簧復位，彈性可調，直至剛性；

　　● 可裝卡Ф20mm和Ф60mm的相機或其他激光設備；

　　● 特殊規格接受定制。

　　該款產品是一款多功能調整機構，可安裝相機或者其他激光設備，進行三維精密調整，其中HGMMA20內部也可安裝鏡片實現三維調整（該種使用方式即為我司HGMMP2254偏光鏡架產品）。整體機構可水平安裝也可垂直安裝，使用方便，安裝靈活。

　　（此處最好有垂直水平安裝的照片，下面安裝一根支撐桿的照片，下面安裝桿架，3系滑軌和配套滑塊，+另加一組下面安裝三維平移臺，夾持一個手電筒前方擺放透鏡，依次是手電筒--透鏡--白屏（鋁板噴涂白色或黑色）等

　　3.技術指標

　　4.外形尺寸圖

　　1.產品名稱和型號

　　HGMMA系列三維相機調整架

　　2.產品特點

　　● 具有三維微調裝置，兩維傾斜一維旋轉；

　　● 采用精密軸系旋轉調整，定位穩定、可靠；

　　● 圓周360°刻劃，方便讀數，旋轉維度加裝鎖緊裝置；

　　● M6X0.25細牙螺桿調節，高品質碟形彈簧復位，彈性可調，直至剛性；

　　● 可裝卡Ф20mm和Ф60mm的相機或其他激光設備；

　　● 特殊規格接受定制。

　　該款產品是一款多功能調整機構，可安裝相機或者其他激光設備，進行三維精密調整，其中HGMMA20內部也可安裝鏡片實現三維調整（該種使用方式即為我司HGMMP2254偏光鏡架產品）。整體機構可水平安裝也可垂直安裝，使用方便，安裝靈活。

　?。ù颂幾詈糜写怪彼桨惭b的照片，下面安裝一根支撐桿的照片，下面安裝桿架，3系滑軌和配套滑塊，+另加一組下面安裝三維平移臺，夾持一個手電筒前方擺放透鏡，依次是手電筒--透鏡--白屏（鋁板噴涂白色或黑色）等

　　3.技術指標

　　4.外形尺寸圖

　　1.產品名稱和型號

　　HGMMA系列三維相機調整架

　　2.產品特點

　　● 具有三維微調裝置，兩維傾斜一維旋轉；

　　● 采用精密軸系旋轉調整，定位穩定、可靠；

　　● 圓周360°刻劃，方便讀數，旋轉維度加裝鎖緊裝置；

　　● M6X0.25細牙螺桿調節，高品質碟形彈簧復位，彈性可調，直至剛性；

　　● 可裝卡Ф20mm和Ф60mm的相機或其他激光設備；

　　● 特殊規格接受定制。

　　該款產品是一款多功能調整機構，可安裝相機或者其他激光設備，進行三維精密調整，其中HGMMA20內部也可安裝鏡片實現三維調整（該種使用方式即為我司HGMMP2254偏光鏡架產品）。整體機構可水平安裝也可垂直安裝，使用方便，安裝靈活。

　?。ù颂幾詈糜写怪彼桨惭b的照片，下面安裝一根支撐桿的照片，下面安裝桿架，3系滑軌和配套滑塊，+另加一組下面安裝三維平移臺，夾持一個手電筒前方擺放透鏡，依次是手電筒--透鏡--白屏（鋁板噴涂白色或黑色）等

　　3.技術指標

　　4.外形尺寸圖
