產品特點：

·三個支撐臂同時連續開啟，適用不同直徑的透鏡；
·更換透鏡時，透鏡中心不變；
·彈簧自動復位，適用較輕重量的透鏡。

技術參數

產品圖片

技術參數：

1. 2856K色溫均勻光源,出口30mm (一進一出,兩個口) ；
2. 進光配有光闌、電動濾光片輪可實現自動調光;
3. 進光口內部擋光片,出光口照度均勻度優于98%;
4. 最低照度可達10-7lx, 10-5lx;
5. 電動濾光片輪通光孔徑40mm (4孔)
6. 鹵鉤燈光源: 5W, 10W, 30W, 50W可選;
7. 設備重量: 8kg;
8. 設備總體尺寸和產品視頻如下:

產品實拍

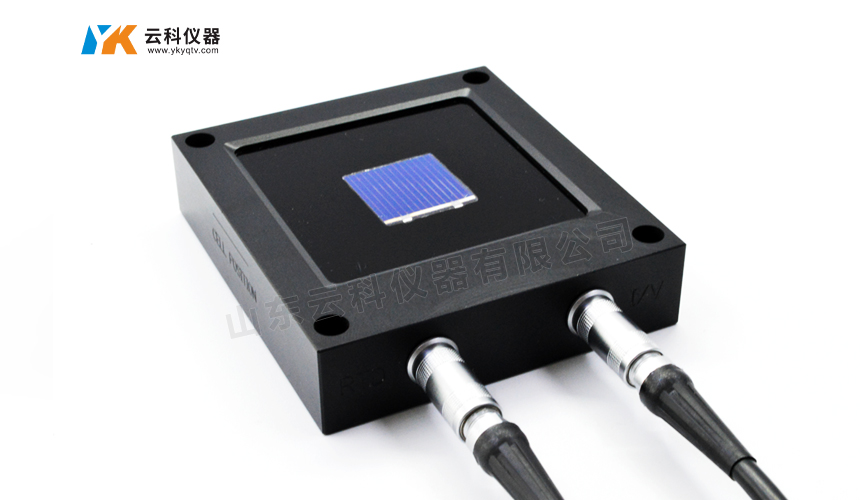

標準電池的用途：

標準太陽電池通常用于日常校準或測試光源（氙燈、太陽模擬器等）在被測太陽電池表面所建立的總輻照度（W/m2）。太陽模擬器的輻照度發生變化時，照射在太陽電池上產生的短路電流與太陽模擬器的輻照度之比接近常數，因此可以通過測量短路電流的大小來獲得太陽的輻照度。太陽電池的標定值定義為：在標準測試條件下，標準太陽電池的短路輸出電流與輻照度之比，單位 A/(W/m2)，稱為 CV 值。當太陽電池的短路電流等于其標定值時，即可認為太陽模擬器的輻照度達到一個太陽常數，即 1000W/m2。

通過測量太陽電池在不同波長下的光譜響應度 R(λ)，將其與標準 AM1.5 太陽輻射光譜分布或太陽模擬器光譜

輻射分布 S(λ)，相乘并積分可以得到短路電流密度，最后乘以電池的有效受光面積也可得到短路電流：

Jsc=∫R(λ)×S(λ) dλ，Isc=Jsc×A 其中 R(λ)--- 光譜響應度，單位 A/W；

S(λ)---光譜輻照度分布，單位 W/m2/nm；

A---電池有效受光面積，單位 A。

其他應用：

校準太陽模擬器的光照強度

校準太陽模擬器的光照穩定度

校準太陽模擬器的光斑均勻性

一級標定和二級標定的區別：

一級標定：具有標定資格的標定機構（如中國計量院等）經過定標測量并出具證書。

二級標定：用一級標定的樣品傳遞數據所得到的標定樣品

二者的數據準確性是一致的。云科的二級標定樣品都是從中國計量院標定的樣品傳遞所得，并且所用設備都已標定，保障了數據的標準性，我們對數據的溯源負責。

產品圖片

產品特點：

l 不銹鋼獨立可調剛性夾持桿夾持鏡片，穩定，承載大；

l 粗微調設計可快速裝卸鏡片并保護鏡片；

l 鎖緊裝置新穎可靠；

l 夾持桿前端V形夾頭可任意轉動，可夾持各種厚度的鏡片或圓柱體，適應性強。

技術參數

產品圖片

技術參數：

1，特點：單管獨立控制系統。

2，光學系統：F550 平行光管，焦距550，口徑55mm（光學誤差 10 米±0.3MM）；

3，控制系統：自主研發數字 LED 光源調節；

4，顯示系統：自主研發高倍鏡頭，高清 CCD 視頻采集單畫面顯示；

5，調試方法：手動調試；

6，輸入電壓：AC220V/50HZ,最大功率 100W；

7，要求環境：車間干凈整潔，千級以上車間，工位區域做好防護，禁止非工作人員走動碰到光管。

一，前言

摘要：平行光管是最基本的校驗儀器。為了便于光學儀器和激光儀器的安裝和校驗，介紹下平行光管的基本原理及機構組成。它主要由物鏡，分化板，毛玻璃，光源及鏡筒組成，分劃板決定平行光管的不同用途。根據生產實踐要求面設計平行光管，可以在室內提供有限距離的目標。它可以用于儀器的裝校，光學系統特性常數的測定等。

引言：根據幾何光學原理，無限遠遠近的物體經過透鏡后將成像在焦平面上；反之，從透鏡焦平面上發出的光線經透鏡后將成為一束平行光。如果將一個物體放在透鏡的焦平面上，那么它將成像在無限遠處。

平行光管的結構原理：如圖 1

平行光管的結構原理圖，它是由物鏡及置于物鏡焦平上的分劃板，光源以及為使分劃板被均勻照亮而設置的毛玻璃組成。

由于分劃板置于物鏡的焦平面上，因此當光源照亮分劃板后，分劃板上每一點發出的光經過透鏡后，都成為一束平行光。又由于分劃板上刻有專用的十字刻度值。這些刻有十字刻度值的分劃板將成像在無限遠處。 這樣，對于觀察者來說，分劃板就是在有限的距離內，產生了一個無限遠距離的目標靶。

結論：平行光管是校正過程中常用的一種基本光學工具，了解平行光管的基本原理和使用方法，對光學儀器的安裝和校正具有非常重要的意義。（注釋：由于平行光管作為一種光學檢測儀器。又由于平行光管的光學系統復雜，調試繁瑣，步驟之多，品種多。所以需要根據不同的用途選用不同技術參數和精度要求的產品，同時需要權衡重量，成本等因素，切不可一味追求長焦距，大視場，大口徑，高精度。因為平行光管的價格與技術參數，精度等級基本成指示符關系遞增。比如，同為焦距 550MM 的平行光管，當口徑由 55MM 增加到 100MM 時，價格將增加 4-5 倍。而一個焦距 550MM 的平行光管，當焦距增加到 2M時，價格將增加 1-2 個數量級！）

二，光電一體平行光管的結構

光電一體平行光管的基本結構圖 2：

由于平行光管的分劃板完全處于物鏡的焦平面上并產生一束平行光，反之當一束平行于物鏡的平行光打在平行光管上，將會顯示在平行光管的無限遠的分劃板的十字中心。再反之不平行于物鏡的光打在平行光管上，將不會顯示在分劃板的十字中心。

利用平行光管的這一特性，我們可以用高倍鏡頭，高清 CCD，視頻采集卡。把分劃板上光源顯示的特性記錄下來并通過顯示器顯示出來。便于我們調校激光儀器的平行度,垂直度，直線度。

平行光管的分化板：光電一體平行光管的分化板是有兩個同心同軸，不同刻度值的兩個分化板組合而成的。一個是校正用的分化板，刻度值較小，實際刻度值是 0.05MM 每格，在平行光管中表示角度值 20角秒左右（經緯儀測得）。一個是顯示分化板，刻度值較大，實際刻度值是 0.1MM 每格，在平行光管中表示角度值 40 角秒左右（經緯儀測得）。

平行光管的分化板刻度值的換算：

根據光學幾何原理，直角三角函數。如圖 3；

校正刻度值換算：已知刻度值張角是 20 角秒(經緯儀測得)

我們設定張角 A=20 秒=0.0056 度

我們設定模擬距離 a=10 米=10000MM

分化板刻度值是 b

引用公式：

b=a*tanA

b=10000*tan0.0056

b=0.9744MM

所以：校正刻度值每格在 10 米處為 0.9744MM.

顯示刻度值換算：已知刻度值張角是 40 角秒(經緯儀測得)

我們設定張角 A=秒=0.011 度

我們設定模擬距離 a=10 米=10000MM

分化板刻度值是 b

引用公式：

b=a*tanA

b=10000*tan0.011

b=1.914MM

所以：顯示刻度值每格在 10 米處為 1.914MM.

包裝和運輸：

1，包裝：木托或木箱

2，設備尺寸和重量：

凈尺寸：長 1000MM*寬 200MM*高 370MM.

包裝尺寸：長 1050MM*寬 250MM*高 430MM。

設備凈重：30 公斤。

包裝重量：35 公斤。

3，運輸：普通陸運。

設備清單：

1，單管維修校正臺主機 1 套（含支架）

2，控制主機（單路光源控制） 1 臺

3，顯示器（9 寸顯示器，多功能支架） 1 副

4，F(xiàn)550 光電一體平行光管。 1 支

5，調試工具一套。 1 套

6，平行管原理說明書 1 份

產品圖片
